È possibile interrompere o unire segmenti di canale aria. È inoltre possibile scegliere di interrompere i segmenti di canale aria in modo automatico mano a mano che li si disegna.
- Nella riga di comando immettere spezza.
- Selezionare il segmento di canale aria da interrompere.
- Immettere P (Primo punto), quindi specificare la posizione della prima interruzione sul segmento.
- Immettere @ per specificare la posizione della seconda interruzione come coincidente con la posizione della prima.
In tal modo viene applicata una sola interruzione al segmento e viene mantenuta la connettività tra i nuovi segmenti.
- Selezionare i canali aria da interrompere o unire, quindi fare clic su
. Trova

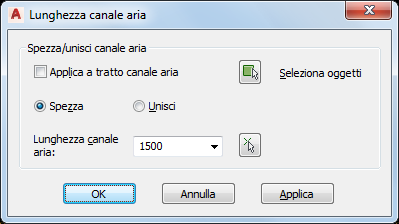

- Nella finestra di dialogo Lunghezza canale aria, specificare l'operazione:
Per… Procedere nel modo seguente... Applicare la lunghezza all'intero tratto Selezionare Applica a tratto canale aria. Selezionare manualmente i segmenti di canale aria da modificare Fare clic su
(Seleziona oggetti) e specificare i segmenti da spezzare o da unire. Interrompere un segmento Selezionare Spezza, quindi immettere un valore per Lunghezza canale aria. È inoltre possibile fare clic su
(Selezionare la lunghezza canale aria), quindi specificare un punto iniziale e un punto finale per la nuova lunghezza. Unire più segmenti Selezionare Unisci, quindi fare clic sull'icona Seleziona oggetti e scegliere i segmenti da unire. Nota: Quando si uniscono segmenti, non è possibile attraversare i raccordi per unire i segmenti. - Creare un nuovo tratto di canale aria, come descritto in Disegno di un tratto di canale aria.
- Nel riquadro proprietàDimensionamentoSpecifica lunghezza taglioSì.
- Selezionare la lunghezza desiderata da Specifica lunghezza taglio Lunghezza di taglio.
Come applicare una singola interruzione in una posizione specifica di un segmento di canale aria esistente
Come interrompere o unire più segmenti di canale aria
