Nell'ambiente di costruzione parametrico del Generatore di contenuti, è possibile aggiungere connettori ad una parte. I connettori consentono la connessione intelligente della parte agli altri oggetti dei sistemi dell'edificio nel layout. È possibile definire uno o più connettori per una parte.
Quando si aggiunge un nuovo connettore per tubi ad un segmento di tubo o parte multivista, il software assegna automaticamente valori parametro per la lunghezza innesto connettore e l'angolo di deflessione. Alla lunghezza innesto connettore e all'angolo di deflessione vengono assegnati i seguenti criteri:
- Il numero di connettore associato con il valore della lunghezza innesto connettore e dell'angolo di deflessione, ad esempio CEL1 o AOD1 con designazione di connettore 1
- Descrizione
- Tipo di parametro costante
- Tipo di dati dei numeri reali
- Unità
- Per la lunghezza innesto connettore: lunghezza del disegno in unità (pollici o millimetri)
- Per l'angolo di deflessione: gradi
- Valore di default: 0,000
Si posizionano i connettori a sinistra o a destra, quindi con orientamento dall'alto verso il basso nel layout del piano X-Y positivo, come mostrato più avanti.

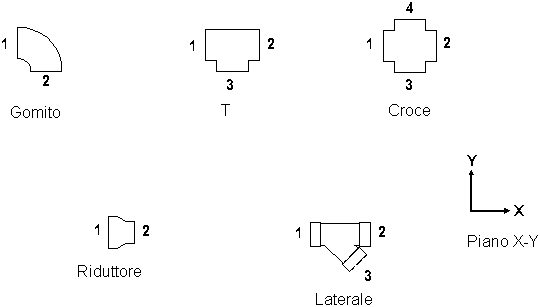

Orientamento del connettore per raccordi
Il dominio Tubature include raccordi con connettori femmina. I tipi di connessione con connettori femmina includono rocchetto, campana e giunto meccanico. Il connettore femmina su un gomito o un T è progettato come connettore 2. Il connettore femmina su raccordi non simmetrici, quali croci, è designato come connettori 2 e 4. Quando si aggiunge un nuovo connettore per tubi ad un segmento di tubo o parte multivista, il software assegna parametri di lunghezza innesto connettore e angolo di deflessione.

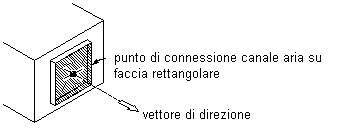

La forma del connettore viene determinata dalla forma del modificatore al quale il connettore è collegato. Per definire la dimensione del connettore si posizionano le quote al momento dell'aggiunta del connettore al modello.
Dopo aver posizionato il connettore, è possibile assegnare il tipo di connettore che dipende dal dominio assegnato alla parte. Alcuni esempi di tipi di connettore sono la flangia, il giunto scorrevole e il raccordo incollato.
Il dominio definisce le regole di connessione per la parte. È possibile collegare i connettori che appartengono ad un dominio specifico ad altre parti dello stesso dominio, ma non è possibile connetterli a componenti di altri domini. Ad esempio, non è possibile collegare ad un segmento di tubi un terminale di aerazione assegnato ad un dominio di canale aria.
