Questo esempio mostra come raccordare una linea continua utilizzando la scheda Modifica curva.
- Fare clic sulla scheda Modifica curva > pannello Crea > Linee > Continua per visualizzare la barra degli strumenti Linea continua.

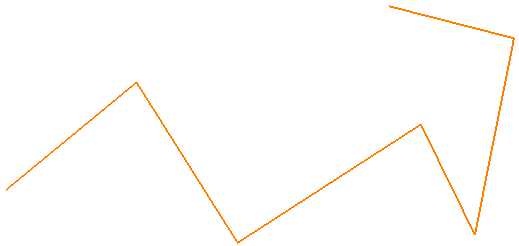

- É possibile sia abbozzare la linea continua nell'area grafica o usare l'area delle coordinate per descrivere la linea continua.
- Fare clic su

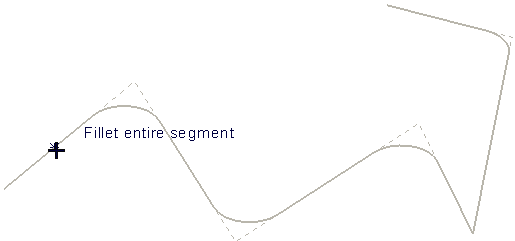

per terminare questo segmento. - Fare clic sulla scheda Modifica curva > pannello Crea > Cerchi e archi > Raccordo trimmato e far passare il cursore del mouse sulla linea continua.
- Selezionare la linea continua.

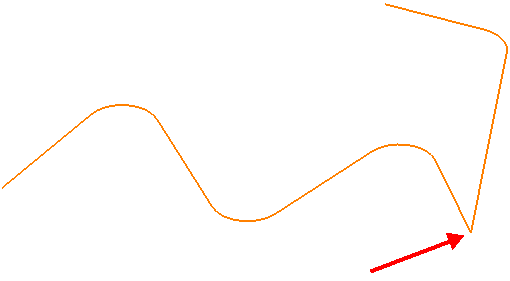

Nota: Non viene creato nessun raccordo se questo non può essere collocato tangenzialmente fra due segmenti consecutivi della linea. Provare un raggio più piccolo per creare un raccordo.
