Selezionare un'opzione dal menu Cerchi e archi per creare nuovi archi o completare i cerchi. Si possono definire gli archi e i cerchi interattivamente o inserendo le coordinate.
Tutte le opzioni su questo menu visualizzano la loro barra degli strumenti specifica.
- Cerchio — Fare clic per creare un cerchio specificandone centro e raggio.
- Arco da tra elementi — Fare clic per creare un arco, specificandone inizio, fine e un terzo elemento sulla circonferenza. Gli elementi possono essere punti, linee, archi o cerchi.
- Centro dell'arco — Fare clic per creare un arco, specificandone il centro, i punti iniziale e finale.
Inverti arco — Fare clic su questa opzione per creare l'arco complementare.Converte:
in:

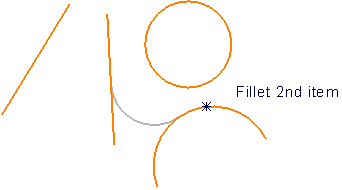

- Raccordo — Fare clic su questa opzione per raccordare e trimmare due curve o tutti gli spigoli acuti all'interno di una curva composta in base a un raggio specificato. I raccordi sono possibili tra:
- due linee.
- una linea e un arco.
- due archi.
Cerchio
Arco
I cerchi non sono trimmati, ma gli archi lo sono. Le curve raccordate non sono unite in una curva. L'unica eccezione è se è raccordata una linea continua.
- due linee.
- Raccordo senza trimmatura — Fare clic su questa opzione per raccordare, senza trimmatura, due curve o tutti gli spigoli acuti all'interno di una curva composta in base a un raggio specificato.
I raccordi sono sempre trimmati quando si seleziona una linea continua. A parte la trimmatura, questo funziona in modo uguale a Raccordo.
