Usare la pagina Distanze di taglio pareti per gestire quanto materiale in eccesso viene eliminato intorno a una feature. Ciò viene fatto attraverso una serie di passate verticali.
Estensione — Selezionare come calcolare i limiti delle passate multiple.
- Numero di tagli — Inserire un numero per limitare il numero di passate.
- Larghezza del grezzo — Inserire una distanza per specificare la larghezza del grezzo rimanente intorno alle pareti della feature. Questo limita la distanza massima di inizio per passate multiple.
Passo in Z — Inserire la distanza tra livelli di lavorazione diversi.
Copia passo in Z dall'utensile — Fare clic per caricare la profondità assiale di taglio dai dati di taglio dell'utensile attivo. La profondità di passata assiale viene misurata lungo l'asse utensile.
.
Passo laterale — Inserire la distanza tra passate di finitura consecutive ad una singola altezza Z.
Copia passo laterale da utensile — Fare clic per caricare la profondità radiale di taglio dai dati di taglio dell'utensile attivo. La profondità di passata radiale viene normalmente misurata all'asse utensile.
.
Passo laterale finale — Selezionare per specificare la distanza di offset per un'ultima passata aggiuntiva.

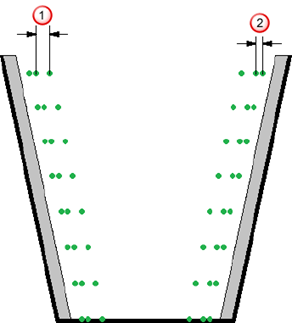

— Distanza di passo laterale.
— Distanza di passo laterale finale.
Solo ultima passata — Quando è selezionato Passo laterale finale è applicato solo alla passata in corrispondenza dall'altezza finale Z.
