Usare la pagina Condotto della finestra di dialogo di finitura a discesa del condotto per specificare le opzioni per la finitura a discesa nel condotto.
Pattern — Selezionare un pattern per specificare la posizione del condotto e l'orientamento della lavorazione successiva. Il pattern serve tre scopi:
- Indica il condotto da lavorare.
- Controlla l'orientamento delle sezioni. Le sezioni sono normali al pattern. Se si usa Limiti piani di lavoro, i piani di lavoro sovrascrivono il pattern.
- Determina quale estremità del condotto viene lavorata per prima.

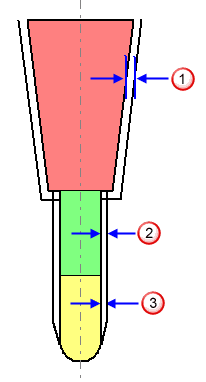

Distanza di sicurezza dall'utensile — Inserire le distanze di sicurezza di gambo e pinza. Questo è in aggiunta a qualsiasi Sovrametallo definito ed è aggiunto al lato dell'utensile per evitare collisioni con creste o materiale non lavorato. Il valore di sicurezza regola l'entità della modifica apportata all'asse utensile da PowerMill affinché sia sicuro.
Distanza sicurezza pinza
Distanza di sicurezza gambo
Distanza di sicurezza dal gambo dell'utensile
Direzione di taglio — Selezionare la tecnologia di fresatura.
Selezionare una Direzione di taglio dalle seguenti:
-
Concorde — Selezionare per creare i percorsi usando solo la fresatura concorde, dove possibile. L'utensile si trova alla sinistra dell'angolo lavorato quando visualizzato nella direzione del viaggio dell'utensile.
-
Convenzionale — Selezionare per creare i percorsi usando solo la fresatura convenzionale o verso l'alto, dove possibile. L'utensile si trova alla destra dell'angolo lavorato quando visualizzato nella direzione del viaggio dell'utensile.
- Qualsiasi — Selezionare per creare i percorsi usando sia la fresatura convenzionale che quella concorde. Questo minimizza le alzate dell'utensile e il suo viaggio.
Tolleranza — Inserire un valore per determinare con quanta precisione il percorso utensile segue il contorno del modello.
Sovrametallo — Inserire la quantità di materiale da lasciare sul modello, all'interno della tolleranza, quando si eseguono le verifiche su tallonamenti.
Sovrametallo componente — Fare clic per visualizzare la finestra di dialogo Sovrametallo componente che consente di specificare il sovrametallo di diverse superfici.
Passo incrociato — Inserire la distanza tra passate di lavorazione consecutive sulla circonferenza del condotto. Ogni passata in un percorso utensile Finitura a discesa del condotto si sposta attorno al condotto.

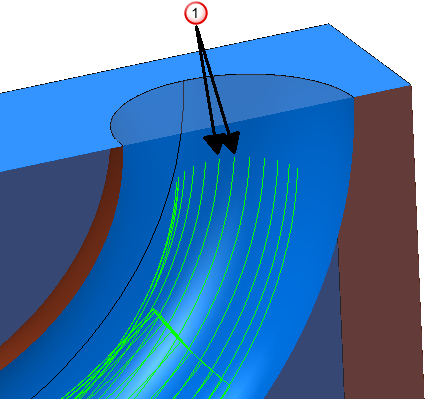

- PassoIncrociato
Copia passo laterale da utensile — Fare clic per caricare la profondità radiale di taglio dai dati di taglio dell'utensile attivo. La profondità di passata radiale viene normalmente misurata all'asse utensile.
.
Passo in Z — Non è disponibile quando i segmenti del percorso utensile passano attraverso poiché scorrono in direzione della curva spline.
Anteprima - Visualizza il pattern utilizzato per creare il percorso utensile.
Disegna — Selezionare per visualizzare il pattern di anteprima.
