Selezione foro automatica

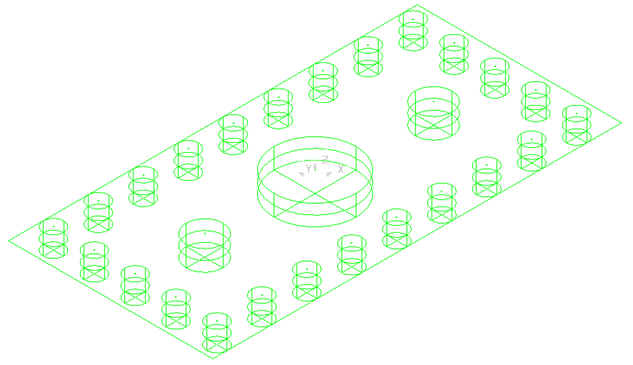

Si consideri l'esempio seguente, che presenta:

• Venti quattro fori da 10 mm
• Due fori da 18 mm
• Un foro da 40 mm.

1. Visualizzare la finestra di dialogo Selezione feature:
   • Dal menu contestuale Foro Insieme di feature selezionare Seleziona fori; o
   • Sulla finestra di dialogo della strategia Foratura fare clic sul pulsante Seleziona.

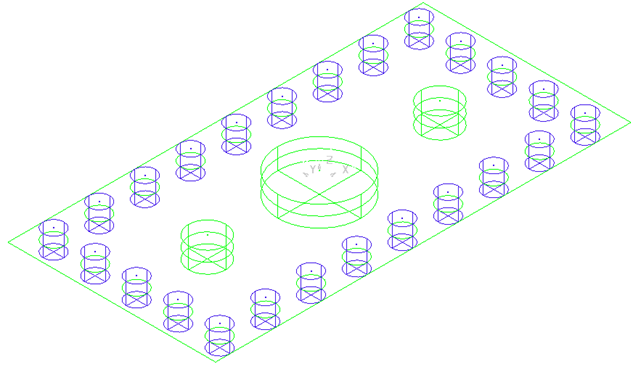

2. Nell'area Diametro fare clic su 10.00quindi fare clic su . In questo modo si inserisce un Diametro di 10 nell'area Filtro di selezione. Ora vengono selezionati tutti i fori da 10 mm.



3. Ora procedere nello stesso modo per i fori da 18 mm.

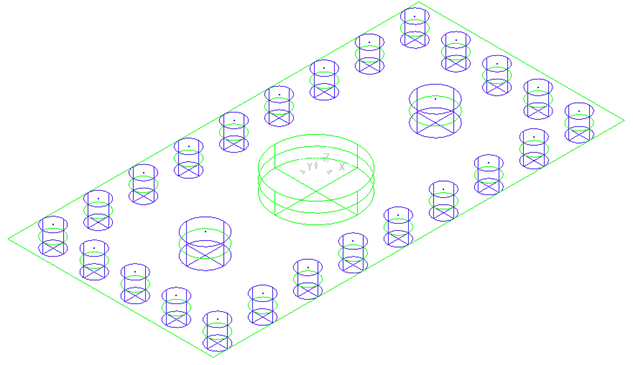

   Ora vengono selezionati tutti i fori da 18 mm.

4. Infine, eseguire la stessa operazione per il foro da 40 mm.

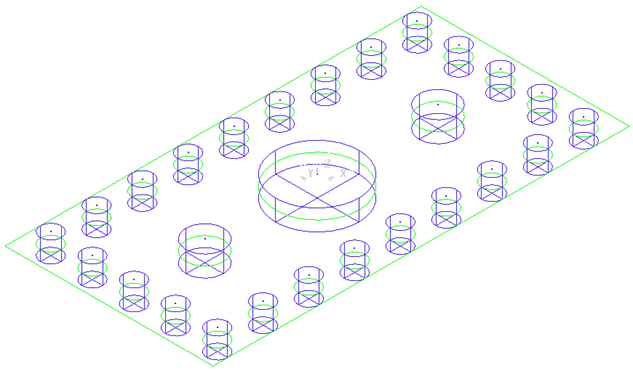

   Viene selezionato il foro da 40 mm.

Per ulteriori informazioni, vedere Seleziona feature.
