La finestra di dialogo Schede di lavorazione controlla il modo in cui vengono create le schede di lavorazione. Per visualizzare la finestra di dialogo Schede di lavorazione:
- Selezionare Schede di lavorazione > Percorsi dal menu contestuale Programmi NC.
- Fare clic sul pulsante di apertura della finestra di dialogo sulla scheda Programma NC > pannello Schede di lavorazione.
Questa finestra di dialogo contiene le seguenti schede:

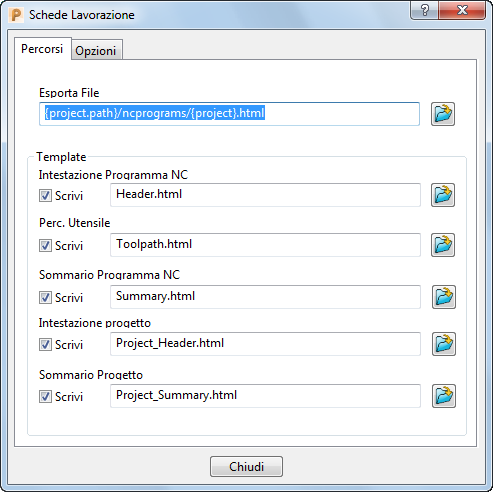

- Percorsi — Specifica la posizione di esportazione e l'insieme di template usati per creare le schede di lavorazione.
Esporta file — Specificare la posizione e il nome del file radice per la propria scheda di lavorazione. Per impostazione predefinita, PowerMill usa la cartella che contiene il progetto attuale (indicato dalla variabile {project.path}) e crea il file al suo interno /ncprograms/{project}.html.
Per vedere come è risolto il percorso, tenere il cursore del mouse sopra al riquadro Esporta file e visualizzare la descrizione dei comandi:
Template — Specifica quale template usare. Inizialmente PowerMill usa un insieme di template predefinito nella cartella d'installazione. Per selezionare un insieme di template personalizzato, modificare la posizione predefinita per indirizzare alla cartella desiderata:
- Sei template hanno gli stessi nomi dei template nell'insieme predefinito, fare clic su
nel riquadro Intestazione programma NC e individuare il template Header.html nella propria cartella. PowerMill trova automaticamente il resto dei template. - Se i nomi dei template non corrispondono all'insieme predefinito, si deve fornire il percorso del file per ciascun template.
Selezionare il template nel riquadro sbagliato porta a risultati imprevisti. Ad esempio, se si vuole usare un tipo di template di sommario, ma lo si seleziona nella casella Percorso utensile le etichette <summaryrow> non vengono risolte, quando si creano le schede di lavorazione.
Si possono selezionare fino a cinque diversi template, ma devono appartenere allo stesso insieme. Inizialmente PowerMill usa un insieme di template predefinito nella cartella d'installazione. Per selezionare un insieme di template personalizzato, modificare la posizione predefinita per indirizzare alla cartella desiderata:
- Sei template hanno gli stessi nomi dei template nell'insieme predefinito, fare clic su nel campo Intestazione programma NC e individuare il template Header.html nella propria cartella. PowerMill trova automaticamente il resto dei template.
- Se i nomi dei template non corrispondono all'insieme predefinito, si deve fornire il percorso del file per ciascun templare che si vuole usare. Il tipo di template selezionato deve sempre corrispondere al campo.
Se si seleziona un certo template in un campo sbagliato, si potrebbero ottenere dei risultati imprevisti. Ad esempio, se si vuole usare un tipo di template di sommario, ma lo si è selezionato nel campo Percorso utensile le etichette <summaryrow> non vengono risolte, quando si creano le schede di lavorazione.
Si possono selezionare fino a cinque diversi template, ma devono appartenere allo stesso insieme.
Scrivi — Quando questa opzione è selezionata attiva il tipo di foglio di lavorazione e usa il template qui specificato. Quando questa opzione non è selezionata, disattiva il tipo di foglio di lavorazione.
- Sei template hanno gli stessi nomi dei template nell'insieme predefinito, fare clic su

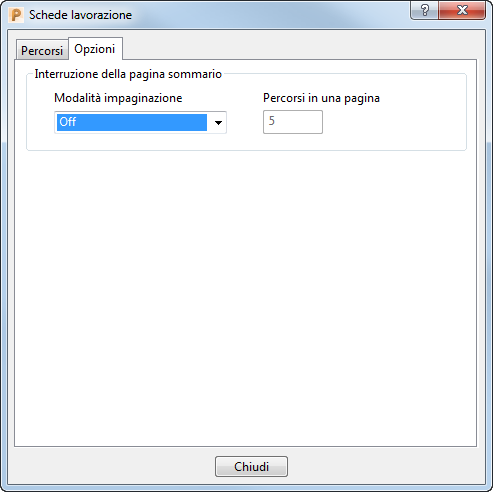

- Opzioni — Controlla le interruzioni di pagina sulle schede di lavorazione:
Modalità impaginazione — Selezionare un'opzione per determinare come sono create le interruzioni di pagina delle pagine di sommario:
- Automatico — PowerMill decide quanti percorsi utensile sono mostrati ciascuna pagina del sommario.
- Off — Tutti i percorsi utensile sono posti in una singola pagina di sommario.
- Definito dall'utente — Inserire un numero nel riquadro Percorsi in una pagina, per specificare il numero massimo di percorsi utensile per ciascuna pagina di sommario.
