Usare il menu specifico Modello per gestire e modificare il modello selezionato.
Per visualizzare il menu, nell'Explorer fare clic con il tasto destro su un modello specifico.
Copia — Selezionare questa opzione per copiare le entità tra modelli, pattern e boundary.
Incolla — Selezionare questa opzione per incollare le entità tra modelli, pattern e boundary.
Carica componenti — Selezionare per caricare un modello, il simbolo del modello cambia da
a
. Come impostazione predefinita, tutti i modelli associati a un progetto vengono caricati nel momento in cui viene caricato il progetto stesso. Se non si desidera caricare i modelli, selezionare la scheda File > Opzioni > Opzioni dell'applicazione > Importa > Modello > Differisci caricamento. L'opzione Carica componenti permette di caricare il modello se è stata selezionata l'opzione Differisci caricamento.
Reimporta modello: selezionare questa opzione per caricare nuovamente un modello (ad esempio, nel caso di un modello che ha subito delle modifiche di progettazione), mantenendo le informazioni sul sovrametallo.
Esporta modello — Selezionare per esportare le superfici selezionate al momento. In questo modo viene visualizzata la finestra di dialogo Salva. Se si hanno due modelli in PowerMill e si seleziona una superficie da ciascun modello e poi si seleziona Esporta modello, le due superfici selezionate sono esportate come singolo modello DGK. Se non è selezionata nessuna superficie, Esporta modello esporta tutti i modelli come modello combinato.
Rinomina: selezionare questa opzione per rinominare l'entità.
Modellazione della superficie — Selezionare per modificare le superfici.
Dividi selezionati — Selezionare per dividere il modello solido selezionato nelle sue componenti della superficie. Ciò consente di selezionare e lavorare su delle specifiche superfici del modello.
Inverti selezionati — Selezionare per invertire l'orientamento della superficie selezionata.
Orienta le Superfici Selezionate — Selezionare per orientare le superfici selezionate in modo che le normali siano tutte coerenti.
Colore — Selezionare per visualizzare la finestra di dialogo Seleziona colore e specificare un colore per il modello quando si usa Ombreggiatura multi colore
.

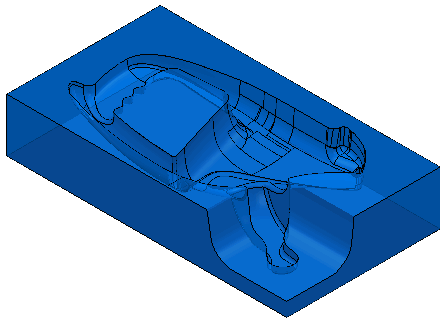

Effetto Traslucido — Selezionare per modificare la trasparenza dell'ombreggiatura del modello. Immettere una percentuale di trasparenza e fare clic su
. Il modello appare traslucido quando viene ombreggiato.
Stile — Selezionare per specificare lo stile della linea rappresentata sulle entità wireframe nel modello. Selezionare uno stile dal menu.
Seleziona tutto — Fare clic per selezionare tutte le entità in questo modello.
Inverti selezione — Selezionare per deselezionare la parte della modello che è al momento selezionata e selezionare la parte del modello che è al momento deselezionata.
Seleziona wireframe — Fare clic per selezionare tutte le entità wireframe in questo modello.
Seleziona superfici — Fare clic per selezionare tutte le entità superficie in questo modello.
Deseleziona tutto — Fare clic per selezionare tutte le entità in questo modello.
Selezione strumenti controllo — Queste opzioni contengono ulteriori utensili di selezione.
- Seleziona componenti duplicati — Fare clic per selezionare i componenti duplicati. Se poi si usa l'opzione del menu Cancella selezionato i duplicati vengono eliminati lasciando il modello senza duplicati.
- Deseleziona componenti doppi — Fare clic per deselezionare componenti duplicati nella selezione attuale. Si ipotizzi di aver selezionato delle superfici su cui si desidera lavorare. Se si ritiene che nella selezione siano state erroneamente incluse delle superfici duplicate, sarà possibile utilizzare l'opzione Deseleziona superfici duplicate per assicurarsi che esse siano escluse dalla selezione. Le superfici duplicate non verranno cancellate ma semplicemente rimosse dalla selezione. Questo permette di creare il percorso utensile (come la lavorazione swarf) senza alcun problema.
- Seleziona i componenti visibili rovesciati — Fare clic per selezionare le componenti rovesciate nell'orientamento della vista attuale. La qualità della selezione dipende dalla qualità del modello. Quando si usa quest'opzione, se ci sono dei gap nelle superfici che rivelano delle superfici interne, anche queste superfici vengono selezionate.
- Selezionare Componenti Sottosquadra — Fare clic per selezionare qualsiasi superficie che è sottosquadra.
- Seleziona raggi concavi — Fare clic per visualizzare la finestra di dialogo Seleziona raggi concavi.
Proprietà — Selezionare per visualizzare le estensioni delle componenti selezionate del modello (o le estensioni di tutti i modelli se nulla è selezionato), il numero di componenti nel modello e le informazioni sulle componenti specifiche.
Modifica — Selezionare per modificare il modello o la sua posizione e orientamento. Si aprono le opzioni di modifica.
- Trasforma — Selezionare per visualizzare la finestra di dialogo Trasforma modello. Utilizzare questa finestra di dialogo per spostare, ruotare, mettere in scala o creare una copia speculare di un modello.
- Converti in modello di riferimento — Selezionare questa opzione per convertire il modello in un modello di riferimento. Un modello di riferimento contiene una geometria che non viene presa in considerazione per la lavorazione o il controllo collisioni, ma può essere utilizzata per scopi di costruzione o per la disposizione di mandrini. Questa opzione consente di creare una geometria in PowerShape e di importarla in PowerMill, per poi convertirla in un modello di riferimento.
- Cancella componenti selezionati — Selezionare questa opzione per eliminare le entità selezionate nel modello.
Rimuovi dalla cartella — Selezionare per eliminare il modello dalla cartella attuale.
Cancella modello — Selezionare per eliminare il modello.
