Si può modificare una feature usando la finestra di dialogo Modifica feature. In questo modo è possibile modificare le feature che sono già state creare o importate.
Per modificare una feature:
- Fare clic sulla scheda Gruppo feature > pannello Modifica > Editor feature per visualizzare la scheda Editor feature.
- Selezionare la feature che si desidera modificare e fare clic sulla scheda Editor feature > pannello Modifica >Impostazioni per visualizzare la finestra di dialogo Editor feature in base al tipo di feature.
- Per esempio, selezionando una tasca rettangolare si apre la finestra di dialogo Modifica feature tasca rettangolare.

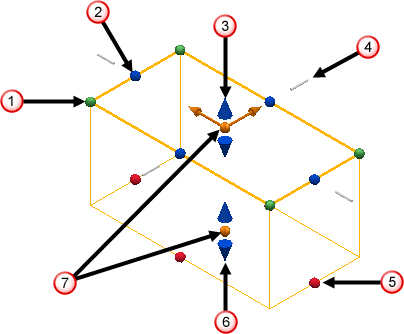

- Usare le opzioni sulla finestra di dialogo o usare le maniglie grafiche per modificare le proprietà della feature.
— Fare clic e trascinare le sfere verdi per modificare il raggio dello spigolo della feature.
— Fare clic e trascinare le sfere blu per modificare la lunghezza della feature.
— Fare clic e trascinare le frecce blu per modificare la posizione della faccia superiore della feature.
— Fare clic e trascinare la barra grigia per modificare la posizione della curva di profilatura nell'asse Z.
— Fare clic e trascinare le sfere rosse per modificare l'angolo di sformo della feature.
— Fare clic e trascinare le frecce blu per modificare la posizione della faccia inferiore della feature.
— Fare clic e trascinare le sfere arancioni per modificare la posizione della feature.Le opzioni e le maniglie grafiche disponibili variano a seconda del tipo di feature che si sta creando.
- Fare clic su Chiudi per accettare le modifiche e chiudere la finestra di dialogo.
- Fare clic sulla scheda Editor feature > pannello Fine > Accetta per salvare la feature modificata.
