Questo esempio è basato su lungo la direzione X a senso unico nell'esempio Y e crea un percorso utensile con un ordine percorso utensile di tipo radiale. Questo calcola un movimento radiale dell'utensile dal punto di inizio e lavora ogni singola tasca che rientra nel percorso radiale.
- Dal menu del percorso utensile Offset AC _ Along X _ 1 Way Y, selezionare Impostazioni.
- Fare clic su
per creare una copia del percorso utensile. Cambiare il nome della copia in Offset AC _ Radial Pattern. - Fare clic sulla scheda Home > pannello Setup > Connessioni percorso utensile per visualizzare la finestra di dialogo Connessioni percorso utensile.
- Selezionare la scheda Punto iniziale e finale.
- Per il punto iniziale selezionare Sicurezza centro blocco dall'elenco Usa.
- Fare clic su Accetta.
- Sulla pagina Ordina della finestra di dialogo Strategia dall'elenco Ordinamento, cambiare l'ordinamento in
(per creare un percorso utensile muovendo radialmente dal punto iniziale) e fare clic su Calcola.

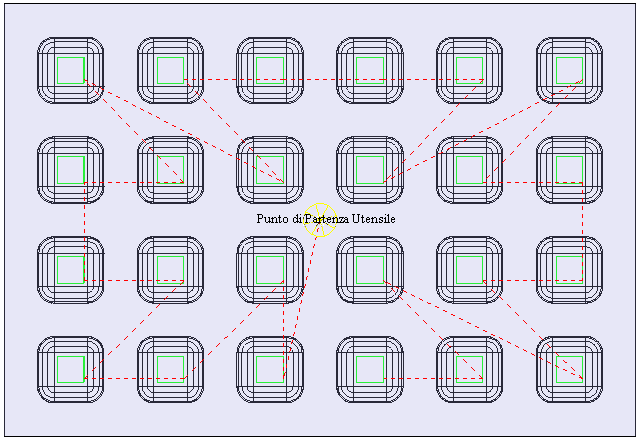

I movimenti di giunzione mostrano l'effetto dell'opzione di ordinamento.

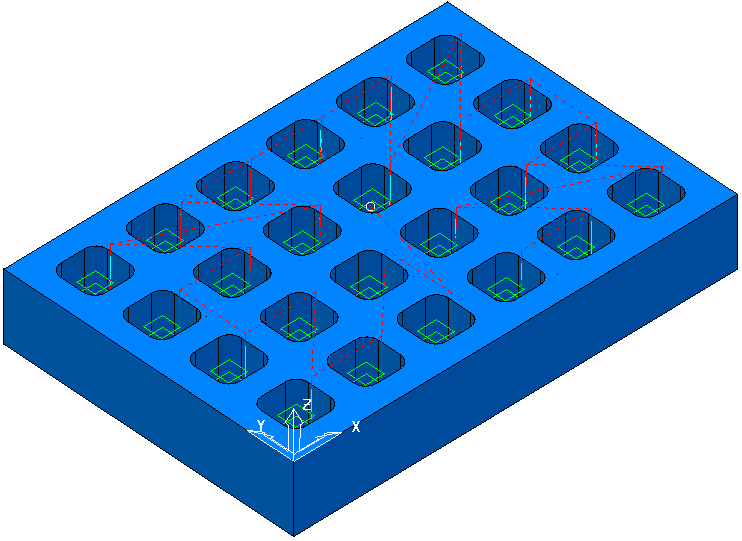

Osservare con la vista isometrica:
