Usare la pagina Distanze di taglio piano per gestire quanto materiale in eccesso viene eliminato sopra alle superfici piane delle feature. Questo è eseguito attraverso una serie di passate verticali.
Estensione — Selezionare come calcolare i limiti delle passate multiple.
- Numero di tagli — Inserire un numero per limitare il numero di passate.
- Profondità del grezzo — Inserire una distanza per specificare la profondità del grezzo rimanente sopra ai piani della feature. Questo limita la distanza massima di inizio per passate multiple.
Passo laterale — Inserire la distanza tra passate di sgrossatura consecutive ad una singola altezza Z.
Copia passo laterale da utensile — Fare clic per caricare la profondità radiale di taglio dai dati di taglio dell'utensile attivo. La profondità di passata radiale viene normalmente misurata all'asse utensile.
.
Passo in Z — Inserire la distanza tra livelli di lavorazione diversi.
Copia passo in Z dall'utensile — Fare clic per caricare la profondità assiale di taglio dai dati di taglio dell'utensile attivo. La profondità di passata assiale viene misurata lungo l'asse utensile.
.
Passo in Z finale — Selezionare per specificare la distanza di offset per un'ultima passata aggiuntiva.

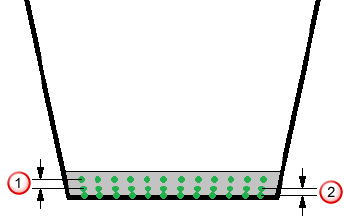

— Passo in Z
— Passo in Z finale
