Utilizzare la pagina Filettatura per controllare come creare un foro filettato.
Numero di passate — Immettere il numero di tagli. Nell'esempio riportato di seguito vengono confrontate una e tre passate:

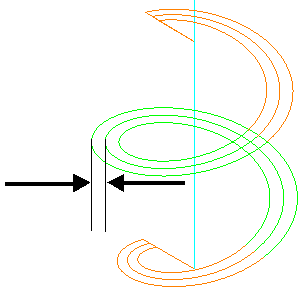

Sovrametallo — Inserire la distanza tra passate successive.
Lungo - Angolo A — Selezionare il tipo di svincolo. Lo Svincolo in entrata è una linea retta sul piano normale all'asse foro seguita da un'elica, che utilizza il passo del filetto. Lo Svincolo in uscita è l'esatto opposto. Tutte le opzioni hanno la stessa porzione di linea retta, mentre la lunghezza dello svincolo elicoidale varia.
Filettatura — Scegliere tra una filettatura con andamento Destrorso o Sinistrorso. La Filettatura si combina con la Direzione (sulla pagina di foratura principale) per assegnare una direzione di taglio.
|
Filetto destrorso |
Filetto sinistrorso |
|
|
Concorde |
In senso orario, verso il basso |
In senso orario, verso l'alto |
|
Discorde |
In senso antiorario, verso l'alto |
In senso antiorario, verso il basso |
