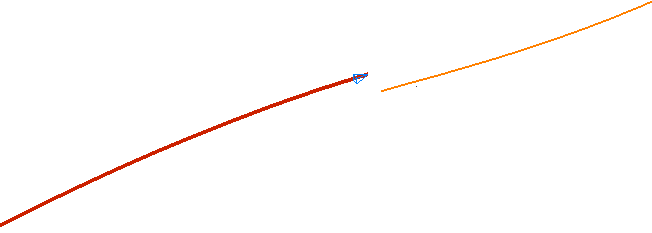

Quando si crea una curva composta, PowerMill si ferma quando raggiunge un gap nella geometria. Fare clic sulla curva che si vuole unire.
Fare clic sulla curva arancione per visualizzare la finestra di dialogo Conferma salto curva composta.
Questa finestra di dialogo contiene le seguenti opzioni:
- Usare le tangenti per creare la curva — Quando selezionato, unisce le curve con una linea retta. Quando selezionato, unisce le curve con una curva tangente.

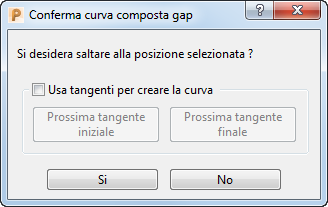

Usa tangenti per creare la curva deselezionato:

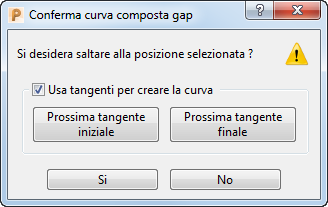

Usa tangenti per creare la curva selezionato:
- Prossima tangente iniziale — Fare clic per passare in rassegna le varie opzioni tangenti.
- Prossima tangente finale — Fare clic per passare in rassegna le varie opzioni tangenti.
- Si — Fare clic per accettare l'unione e tornare alla barra degli strumenti Crea curva composta.
- No — Fare clic per rifiutare l'unione e tornare alla barra degli strumenti Crea curva composta.
Per maggiori informazioni, consultare Creare una curva composta da una geometria wireframe con "gap".
Se si crea una curva composta selezionando le superfici piuttosto che le curve esistenti, e si vuole creare un ponte sul gap la finestra di dialogo Conferma salto curva composta ha un campo aggiuntivo.

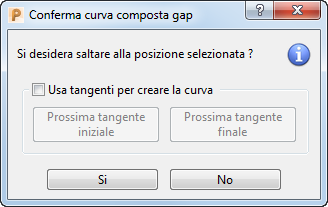

Usare tangenti per creare la curva deselezionato:
— Quando visualizzato, la curva composta rimane una curva adagiata. Muoversi sopra a per visualizzare maggiori informazioni.
Usa tangenti per creare la curva selezionato:
— Quando selezionato, la curva composta non è più una curva adagiata. Muoversi sopra a per visualizzare maggiori informazioni.
