Selezionare un'opzione dalla scheda Modifica curva > riquadro Modifica > menu Proiezioni, per specificare come proiettare le curve selezionate.
- Proietta sul modello — Selezionare per proiettare il pattern selezionato lungo l'asse utensile sulla parte. L'intero pattern deve essere contenuto nel modello quando viene visualizzato lungo l'asse dell'utensile.

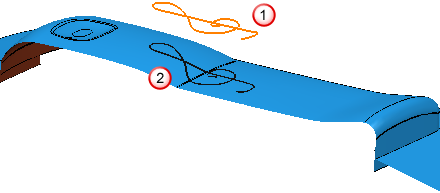

pattern originale.
pattern proiettato sulla parte. - Appiattisci — Selezionare per proiettare il pattern selezionato sul piano XY a Z = 0. Il pattern deve essere contenuto completamente all'interno della parte.

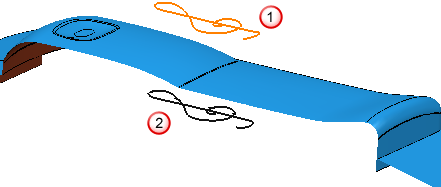

pattern originale. pattern appiattito su Z=0. - Adagia — Selezionare per visualizzare la finestra di dialogo Adagia pattern, che permette di collegare il pattern che si trova sul modello alla sua superficie associata (o superfici).
