Sgrossatura spigoli

Usare la pagina Sgrossatura spigoli per eliminare il materiale lasciato negli spigoli, in passaggi successivi.

Tipo segmento — Seleziona il tipo di lavorazione.

• Punti di unione orizzontali — Le impostazioni predefinite per le lavorazioni di porzioni ripide. Per impostazione predefinita, le zone ripide vengono lavorate con passate orizzontali. É possibile selezionare l'opzione Lungo le passate per lavorare zone ripide.

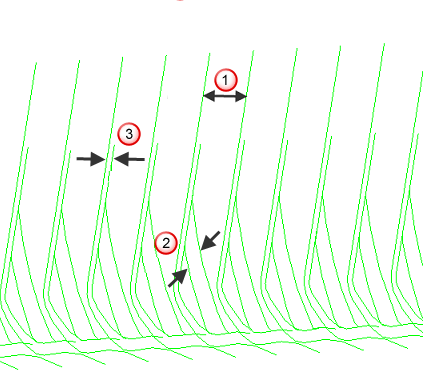

  Passate orizzontali:



  Passo laterale ripido

  Profondità ripida di taglio

  Profondità di taglio finale ripida

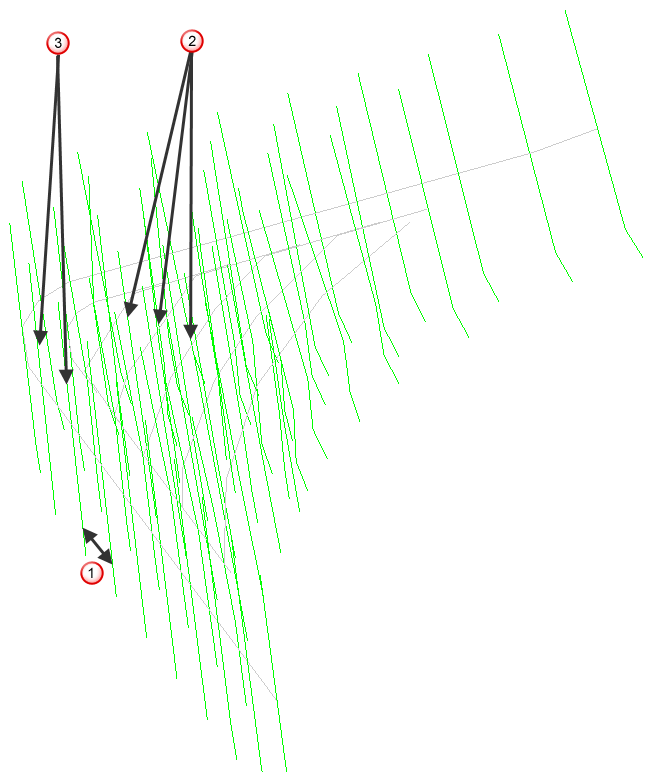

  Lungo le passate:



  Passo laterale ripido

  Profondità ripida di taglio

  Profondità di taglio finale ripida

Nota: Per un raffronto, il percorso utensile normale orizzontale è mostrato in grigio.

• Punti di unione verticali — Possono essere usati per la lavorazione di porzioni a bassa pendenza. Per impostazione predefinita, le zone di bassa pendenza vengono lavorate con la modalità lungo le passate. É possibile selezionare l'opzione Punti verticali per lavorare zone a bassa pendenza.

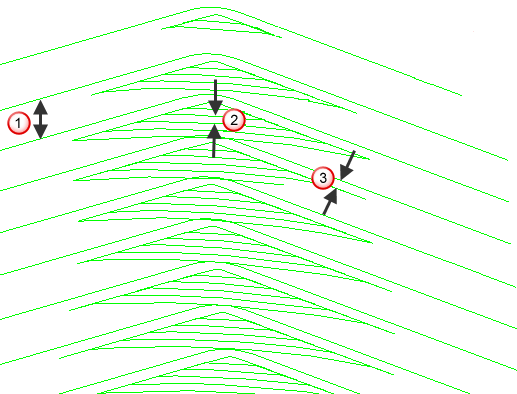

  Lungo le passate:



  Passo laterale bassa pendenza

  Profondità di taglio bassa pendenza

  Profondità di taglio finale bassa pendenza

  Unione verticale:



• Lungo le passate — Le impostazioni predefinite per le regioni a bassa pendenza. La funzione lungo le passate può essere utilizzata sia in porzioni ripide che in porzioni a bassa pendenza.

Passo laterale — Inserire la distanza tra passate di lavorazione consecutive.

Profondità di taglio — Inserire il sovrametallo materiale eliminato ad ogni taglio.

Tolleranza — Inserire un valore per determinare con quanta precisione il percorso utensile segue il contorno del modello.

Direzione di taglio — Selezionare la tecnologia di fresatura.

Selezionare una Direzione di taglio dalle seguenti:

• Concorde — Selezionare per creare i percorsi usando solo la fresatura concorde, dove possibile. L'utensile si trova alla sinistra dell'angolo lavorato quando visualizzato nella direzione del viaggio dell'utensile.



• Convenzionale — Selezionare per creare i percorsi usando solo la fresatura convenzionale o verso l'alto, dove possibile. L'utensile si trova alla destra dell'angolo lavorato quando visualizzato nella direzione del viaggio dell'utensile.



• Qualsiasi — Selezionare per creare i percorsi usando sia la fresatura convenzionale che quella concorde. Questo minimizza le alzate dell'utensile e il suo viaggio.

Sovrametallo — Inserire la quantità di materiale da lasciare sulla parte. Fare clic sul pulsante Sovrametallo per separare la casella Sovrametallo in Sovrametallo radiale Sovrametallo assiale . Utilizzare per specificare valori distinti di Sovrametallo radiale e Sovrametallo assiale come valori indipendenti. I valori distinti di Sovrametallo radiale e Sovrametallo assiale sono utili per le parti ortogonali. È possibile utilizzare sovrametallo indipendente su parti con pareti inclinate, sebbene sia più difficile predirne i risultati.

Sovrametallo radiale — Inserire l'offset radiale dell'utensile. Quando si lavora a 2,5 o 3 assi, un valore positivo lascia materiale sulle pareti verticali.

Sovrametallo assiale — Inserire l'offset dell'utensile, nella sola direzione dell'asse utensile. Quando si sta lavorando a 2,5 assi o a 3 assi, un valore positivo lascia materiale sulle facce orizzontali.

Sovrametallo componente — Fare clic per visualizzare la finestra di dialogo Sovrametallo componente che consente di specificare il sovrametallo di diverse superfici.
