Usare la pagina Finitura swarf wireframe per creare un percorso utensile swarf da due curve wireframe. PowerMill crea un percorso utensile tagliando con il lato dell'utensile, mentre l'utensile segue le due curve. Come con la lavorazione swarf si deve essere in grado di creare una superficie sviluppabile da due curve wireframe. Per maggiori informazioni vedere Lavorazione wireframe.
Curva guida - Utilizzare queste impostazioni per stabilire quale superficie o set di superfici vengono utilizzate per creare i movimenti di taglio.
- Pattern superiore — Selezionare la curva wireframe superiore.
- Pattern inferiore — Selezionare la curva wireframe inferiore.
- Lato wireframe — Selezionare il lato del pattern che si vuole lavorare.

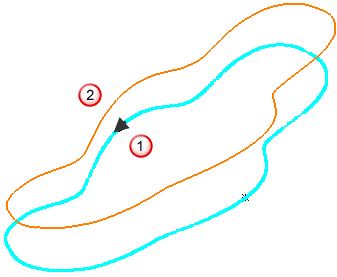

- lato sinistro
- lato destro

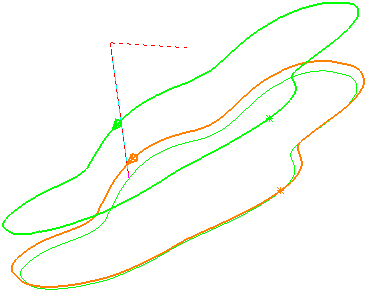

Lato wireframe - Sinistra:

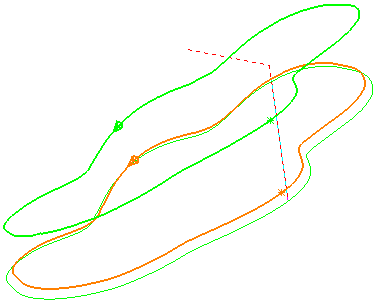

Lato wireframe - Destra:
- Tolleranza che controlla l'angolo — Inserire la tolleranza angolare usata quando si crea la rigatura tra due curve wireframe. In questo modo si crea la rigatura facendo corrispondere le normali superiore e inferiore all'interno della tolleranza angolare. È simile alla creazione della superficie sviluppabile da due curve guida.
- Offset radiale — Inserire il gap tra l'utensile e la superficie.

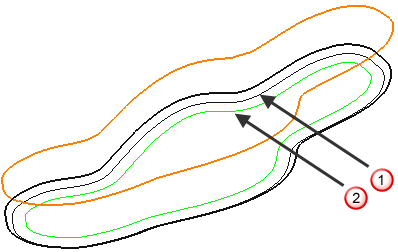

— Offset radiale: 0
— Offset radiale: 5

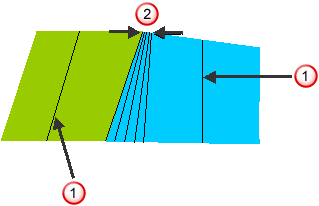

- Minimo fanning — Mentre il percorso utensile si sposta da una superficie all'altra può verificarsi un cambiamento nella direzione di direttrice. Poiché l'utensile si allinea lungo la direzione della direttrice, si deve specificare la distanza a cui l'utensile può cambiare da una direttrice alla successiva. La distanza di inclinazione è misurata come il movimento minore su ciascun bordo della superficie (o la distanza a cui si trova la parte più vicina dell'utensile rispetto alla parte opposta della superficie prima che inizi l'inclinazione). PowerMill aumenta automaticamente la Distanza minima di fanning se il valore specificato provoca un tallonamento.
— Direzione della direttrice.
— Distanza di inclinazione.
- Inclina alla fine dei piani — Selezionare per eseguire l'inclinazione solo alla fine della regione di un piano. Quando l'opzione non è selezionata, l'inclinazione avviene ovunque.
Scegli pattern scelti — Fare clic per selezionare un pattern scegliendo nella finestra grafica, anziché in base al nome nell'elenco Seleziona pattern.
Scegli pattern scelti — Fare clic per selezionare un pattern scegliendo nella finestra grafica, anziché in base al nome nell'elenco Seleziona pattern.
Controllo tallonamenti — Selezionare questa opzione per consentire a PowerMill di controllare il percorso per vedere se si verifica il tallonamento di una sua parte qualsiasi o deselezionare per disattivare il controllo tallonamenti.
Tolleranza di non tallonamento — Inserire la distanza massima, normale alla superficie, di cui il percorso utensile può muoversi per trovare una posizione sicura. Se i tallonamenti sono maggiori di questo valore, allora l'utensile viene sollevato in modo assiale per evitare il tallonamento.
Tolleranza — Inserire un valore per determinare con quanta precisione il percorso utensile segue il contorno del modello.
Direzione di taglio — Selezionare la tecnologia di fresatura.
Selezionare una Direzione di taglio dalle seguenti:
- Concorde — Selezionare per creare i percorsi usando solo la fresatura concorde, dove possibile. L'utensile si trova alla sinistra dell'angolo lavorato quando visualizzato nella direzione del viaggio dell'utensile.
- Convenzionale — Selezionare per creare i percorsi usando solo la fresatura convenzionale o verso l'alto, dove possibile. L'utensile si trova alla destra dell'angolo lavorato quando visualizzato nella direzione del viaggio dell'utensile.
- Qualsiasi — Selezionare per creare i percorsi usando sia la fresatura convenzionale che quella concorde. Questo minimizza le alzate dell'utensile e il suo viaggio.
Sovrametallo — Inserire la quantità di materiale da lasciare sulla parte. Fare clic sul pulsante Sovrametallo
per separare la casella Sovrametallo in Sovrametallo radiale
Sovrametallo assiale
. Utilizzare per specificare valori distinti di Sovrametallo radiale e Sovrametallo assiale come valori indipendenti. I valori distinti di Sovrametallo radiale e Sovrametallo assiale sono utili per le parti ortogonali. È possibile utilizzare sovrametallo indipendente su parti con pareti inclinate, sebbene sia più difficile predirne i risultati.
Sovrametallo radiale — Inserire l'offset radiale dell'utensile. Quando si lavora a 2,5 o 3 assi, un valore positivo lascia materiale sulle pareti verticali.
Sovrametallo assiale — Inserire l'offset dell'utensile, nella sola direzione dell'asse utensile. Quando si sta lavorando a 2,5 assi o a 3 assi, un valore positivo lascia materiale sulle facce orizzontali.
Sovrametallo componente — Fare clic per visualizzare la finestra di dialogo Sovrametallo componente che consente di specificare il sovrametallo di diverse superfici.
Anteprima — Fare clic per creare un veloce percorso utensile di anteprima sulla forma di proiezione.
Disegna — Selezionare per visualizzare il pattern di anteprima.
