Questo esempio mostra come rompere una curva chiusa in un punto definito dall'utente. Si presume di aver creato una curva semplice usando la scheda Modifica curva.
- Fare clic sulla scheda Modifica curva > pannello Modifica > Segmento > Taglio. In questo modo si visualizza la barra degli strumenti Taglio limite.

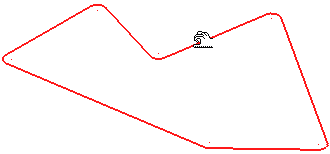

- Passare sopra alla curva che si desidera tagliare. Il cursore diventa una 'mano' e la curva diventa rossa.

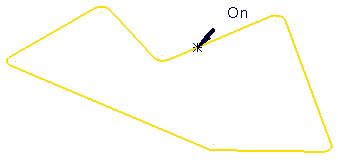

- Fare clic sulla curva dove si desidera tagliarla. Il cursore cambia in un coltello e la curva diventa gialla.

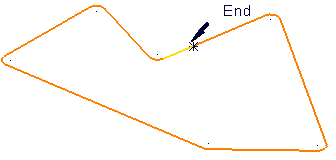

- Fare clic di nuovo la curva per spezzarla effettivamente e osservare le due curve distinte. Una porzione della curva originale resta selezionata (giallo), mentre l'altra è mostrata in arancione.
- Fare clic sulla scheda Modifica curva > pannello Storico > Annulla.
- Questa volta selezionare la curva.

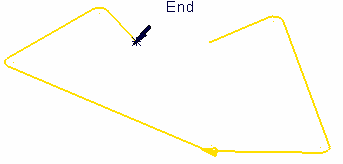

- Fare clic dove si desidera tagliarla e trascinarla per mostrare le estensioni della spaccatura.
