Finitura proiezione punto

Usare la pagina Finitura proiezione punto per proiettare un pattern sferico sul modello. Il centro del cerchio è il focus del pattern, che sarà successivamente lavorato.

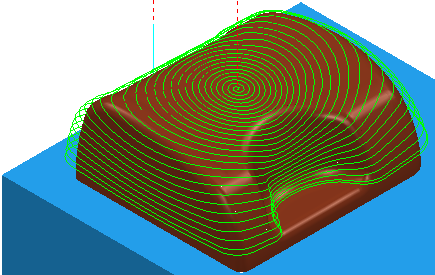

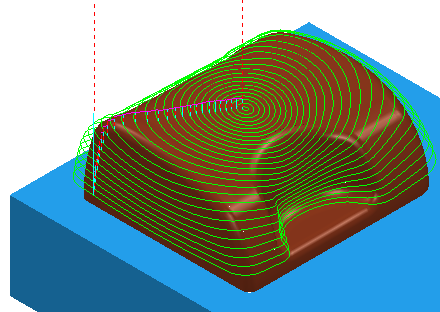

Stile — Selezionare uno stile per definire la forma del pattern.

Posizione — Inserire le coordinate del centro della sfera.

: fare clic per visualizzare la finestra di dialogo Posizione. Usare la finestra di dialogo per immettere manualmente le coordinate e individuare elementi nella finestra grafica.

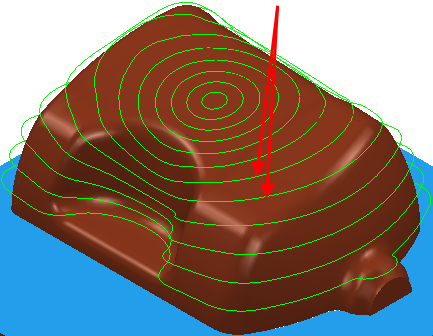

Direzione — Selezionare la direzione per determinare quali aree sono lavorate.

Tolleranza — Inserire un valore per determinare con quanta precisione il percorso utensile segue il contorno del modello.

Sovrametallo — Inserire la quantità di materiale da lasciare sulla parte. Fare clic sul pulsante Sovrametallo per separare la casella Sovrametallo in Sovrametallo radiale Sovrametallo assiale . Utilizzare per specificare valori distinti di Sovrametallo radiale e Sovrametallo assiale come valori indipendenti. I valori distinti di Sovrametallo radiale e Sovrametallo assiale sono utili per le parti ortogonali. È possibile utilizzare sovrametallo indipendente su parti con pareti inclinate, sebbene sia più difficile predirne i risultati.

Sovrametallo radiale — Inserire l'offset radiale dell'utensile. Quando si lavora a 2,5 o 3 assi, un valore positivo lascia materiale sulle pareti verticali.

Sovrametallo assiale — Inserire l'offset dell'utensile, nella sola direzione dell'asse utensile. Quando si sta lavorando a 2,5 assi o a 3 assi, un valore positivo lascia materiale sulle facce orizzontali.

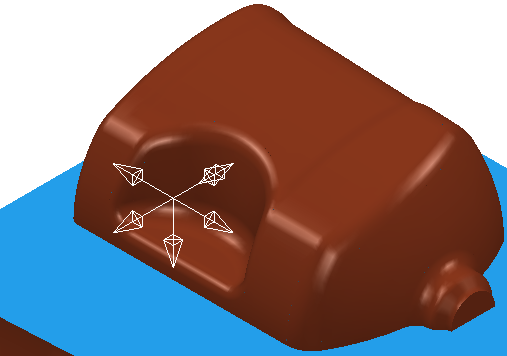

Sovrametallo componente — Fare clic per visualizzare la finestra di dialogo Sovrametallo componente che consente di specificare il sovrametallo di diverse superfici.

Passo laterale angolare — Inserire l'angolo tra passate consecutive.

Anteprima — Fare clic per creare un veloce percorso utensile di anteprima sulla forma di proiezione.

Disegna — Selezionare per visualizzare il pattern di anteprima.
