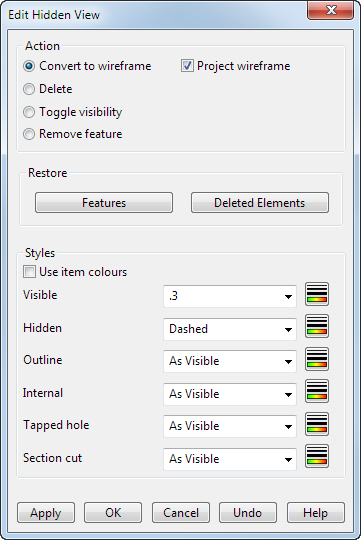

Usare questa finestra di dialogo per modificare linee nascoste e visibili. È anche possibile manipolare il modello nella vista selezionata utilizzando il tasto centrale del mouse quando è visualizzata questa finestra di dialogo.
Questa area Azione contiene operazioni che è possibile eseguire su linee nascoste e visibili selezionate nella vista:
- Converti in wireframe - Converte le linee selezionate in wireframe.
- Elimina - Elimina le linee selezionate dalla vista.
- Attiva/Disattiva visibilità - Attiva/Disattiva gli stili delle linee selezionate da nascosto a visibile e viceversa.
- Rimuovi feature - Rimuove in modo permanente le feature solido dalla vista nascosta selezionata.
- Proietta wireframe - Quando si convertono le linee selezionate in wireframe, questa opzione proietta il wireframe sul piano della vista.
Feature - Visualizza nuovamente le feature nascoste nella vista a causa della selezione dell'opzione di dettaglio Nascosto nella finestra di dialogo Modifica vista.
Elementi eliminati - Selezionare questa opzione per ripristinare elementi in una vista nascosta eliminata in precedenza.
Le opzioni dell'area Stili consentono di impostare lo stile delle linee visibili e nascoste:
- Usa colori degli elementi - Selezionare questa opzione per usare il colore del wireframe dell'elemento per le linee.
- Visibile - Selezionare lo stile delle linee visibili nell'elenco.
- Nascosto - Selezionare lo stile delle linee nascoste nell'elenco.
- Contorno - Selezionare uno stile da applicare ai bordi esterni rilevati in una vista nascosta. L'opzione di default è Come visibile.
- Interno - Selezionare lo stile dei bordi interni nell'elenco. Un bordo interno è un bordo che giace tra facce a tangente continua.
- Foro filettato - Selezionare lo stile sui fori filettati nell'elenco.
I dettagli sui fori filettati dipendono dalla feature foro.
- Taglio sezione - Selezionare lo stile sui tagli sezione nell'elenco.
Imposta stili - Fare clic per visualizzare la barra degli strumenti Stile, in cui è possibile personalizzare uno stile per le viste nascoste.
Applica - Applica le modifiche alle linee nella vista.
OK - Applica le modifiche alle linee nella vista e chiude la finestra di dialogo.
Annulla - Chiude la finestra di dialogo.
Annulla - Annulla le modifiche alla vista fino all'ultima volta in cui si ha fatto clic sul pulsante Applica.
