La Procedura guidata esegue la ricerca all'interno del catalogo componenti di colonne, boccole, manicotti e viti la cui lunghezza e diametro corrispondono alle dimensioni del portastampo e allo spessore delle piastre selezionati.
Se la Procedura guidata non è in grado di individuare colonne, boccole, manicotti o viti, saranno usate quote personalizzate. In tal caso, e se si desidera usare quote componente standard, provare uno dei due metodi seguenti:
- Fare clic su Indietro e modificare lo spessore delle piastre, la quota delle piastre o, in alcuni casi, le dimensioni del portastampo.
- Fare clic su Quote e modificare le quote dei componenti come pertinente.

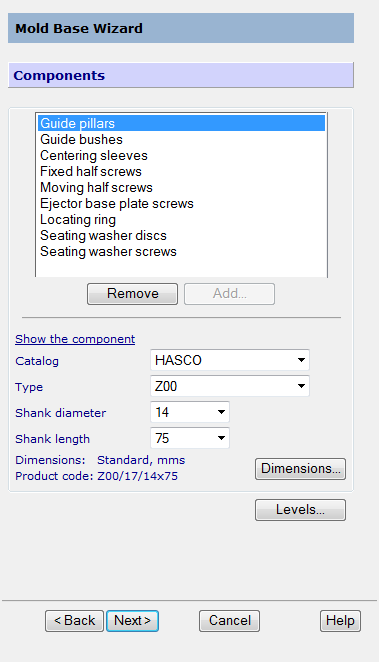

Questa pagina consente di specificare le quote dei componenti elencati usate nel portastampo.
- Selezionare i componenti desiderati nell'elenco e specificarne le dimensioni.
Rimuovi - Consente di rimuovere il componente selezionato dall'elenco.
Aggiungi - È possibile aggiungere nuovamente i componenti rimossi facendo clic sul pulsante Aggiungi e selezionando il componente nella finestra di dialogo visualizzata.
- Fare clic su Mostra il componente per ingrandire la finestra e visualizzare uno schema che mostra un'immagine del componente e di come sono misurate le sue quote. È possibile nascondere nuovamente l'immagine facendo clic sull'opzione Nascondi il componente
- Fare clic su Livelli per specificare il livello per ogni componente del portastampo.
- Fare clic su Avanti per andare alla Terza pagina della Procedura guidata Portastampo.
