Pagina Identificare gli inserti - Tassello scorrevole

Questa finestra di dialogo è visualizzata se si seleziona Tassello scorrevole alla pagina Selezionare un tipo di carrello.

Questa pagina della Procedura guidata è saltata nei seguenti casi:

• La pagina Identificare gli inserti è omessa dalla Procedura guidata se è possibile selezionare i due inserti e non sono presenti feature di tassello scorrevole nel modello.
• Sono presenti solidi o componenti denominati DW_CORE e DW_CAVITY nel modello. Tali solidi sono selezionati automaticamente se non sono nascosti o sono su un livello disattivato (solidi con questi nomi sono prodotti automaticamente dalla Procedura guidata Generazione stampo quando si esegue la suddetta in Toolmaker).

Usare questa pagina per selezionare gli inserti per le piastre punzone e matrice, utilizzando le seguenti opzioni:

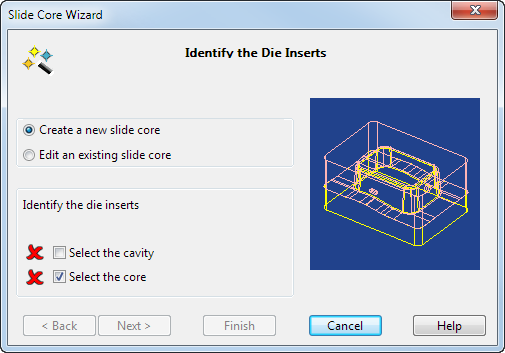

• Creare un nuovo tassello scorrevole:
  1. Selezionare l'opzione Creare un nuovo tassello scorrevole.
  2. Fare clic su Selezionare il punzone per selezionare un inserto per la piastra punzone.

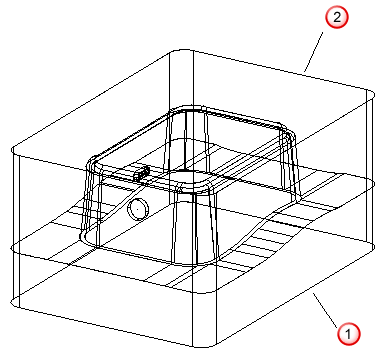

  3. Selezionare il punzone nel solido.
  4. Fare clic su Selezionare la matrice.
  5. Selezionare la matrice nel solido .



     È possibile selezionare due solidi o componenti qualsiasi che sono connessi da una faccia comune.

     Quando si selezionano componenti a istanza non singola, viene visualizzata la finestra di dialogo Selezionato componente multi-istanza.

  6. Fare clic su Avanti per andare alla pagina Selezione superficie di divisione.

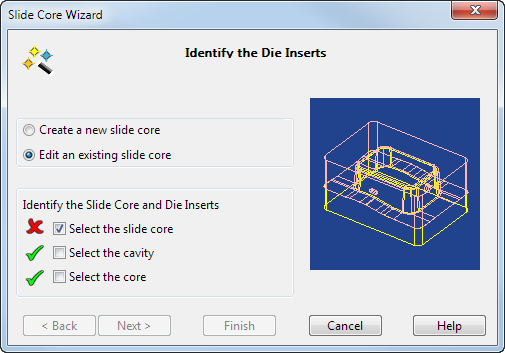

• Modificare un tassello scorrevole esistente:
  1. Selezionare l'opzione Modificare un tassello scorrevole esistente. Nella finestra di dialogo è visualizzata un'opzione addizionale:
  2. Scegliere Seleziona tassello scorrevole. Questa opzione diventa disponibile se si ha selezionato Modifica per un tassello scorrevole esistente.
  3. Selezionare un solido o componente che è un tassello scorrevole esistente. Quando si seleziona un tassello scorrevole per la modifica, passa a .
  4. Fare clic su Avanti per andare alla pagina Selezione superficie di divisione.
