Usare questa pagina per selezionare la superficie di divisione nell'inserto per le piastre punzone e matrice.

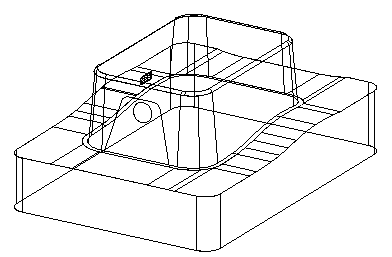

- Selezionare Punzone. L'inserto per tale piastra è visualizzato sullo schermo e l'altro è rimosso temporaneamente dallo schermo.

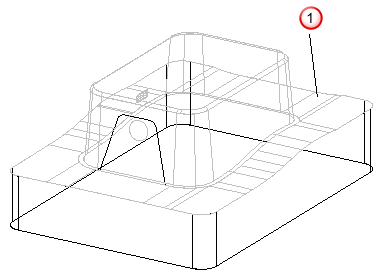

- Selezionare le superfici di divisione nella piastra punzone.
Mentre si sposta il cursore sopra l'inserto, le regioni sono evidenziate
. Si tratta delle regioni in cui è possibile selezionare la superficie di divisione.

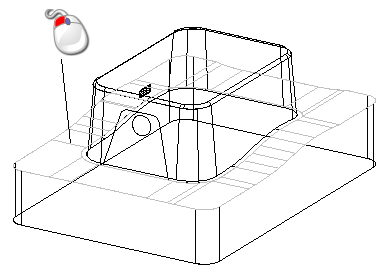

- Se si fa clic su una regione evidenziata, sarà evidenziata e cambierà colore. Qualsiasi regione già selezionata è rimossa dalla selezione.
- È più facile vedere regioni selezionate nella modalità ombreggiata.
- È possibile aggiungere e rimuovere regioni dalla selezione corrente usando i tasti Maiusc e Ctrl come mostrato nella Procedura guidata.
- È possibile usare la selezione a casella per selezionare regioni. Solo le facce intere nella casella sono selezionate, rendendo più semplice la sezione di gruppi di facce. È anche possibile usare la selezione a casella con i tasti Maiusc e Ctrl per aggiungere e rimuovere regioni.

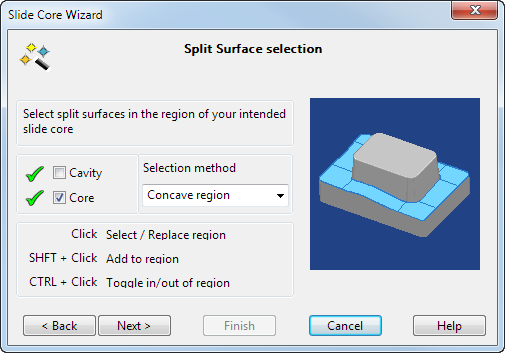

Le quattro opzioni del Metodo di selezione determinano il tipo di regione evidenziata:
- Regione concava - Evidenzia le regioni concave dell'inserto.
- Regione convessa - Evidenzia le regioni convesse dell'inserto.
- Regione continua - Consente di selezionare una regione di superfici che sono a tangente continua.
- Faccia singola - Evidenzia solo le facce singole.
- Selezionare la faccia seguente utilizzando l'opzione Faccia singola.

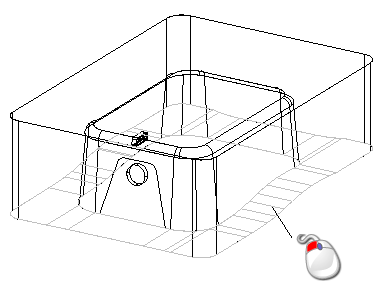

- Selezionare la matrice, quindi selezionare le superfici di divisione in tale inserto. È ora possibile selezionare parte delle superfici di divisione, piuttosto che selezionarle tutte.
- Fare clic su Avanti per andare alla pagina Selezione regione di sottosquadro.
