Il Generatore intelligente di superfici è una singola finestra di dialogo che seleziona il metodo ottimale di creazione delle superfici sulla base degli oggetti selezionati in un modello. Si tratta di una funzione ideale per i nuovi utenti, al fine di creare superfici in modo rapido e facile, e creare automaticamente superfici semplici.
Tutti i metodi di creazione delle superfici possibili sono elencati in ordine di idoneità. La soluzione migliore è visualizzata in anteprima nella finestra di dialogo e applicata alla selezione.
Per creare una superficie utilizzando il Generatore intelligente di superfici:
- Fare clic sulla scheda Superficie > pannello Crea > Generatore intelligente di superfici.
È visualizzata la finestra di dialogo Generatore intelligente di superfici.
- Selezionare gli elementi da cui si desidera creare una superficie.
La superficie è creata e visualizzata in anteprima.
- Se la superficie creata soddisfa i requisiti, fare clic su OK per completare la creazione della superficie.
- Se si desidera visualizzare altri metodi di creazione delle superfici, fare clic sui pulsanti Avanti
e Indietro
per scorrere le altre soluzioni.
- Se si desidera forzare la creazione delle superfici usando un altro metodo, fare clic sull'elenco a discesa per visualizzare tutti i metodi di creazione delle superfici disponibili. Selezionare un metodo per cercare di forzarlo a creare una superficie dalla selezione. Se non è possibile eseguire la creazione delle superfici utilizzando tale metodo, è visualizzato un messaggio di errore.
- Se necessario, incrementare la creazione della superficie migliorando la selezione. Aggiungere o rimuovere elementi wireframe utilizzando Maiusc+Clic.
- Fare clic su Avanzate per specificare opzioni avanzate per il metodo di creazione delle superfici corrente.
- Fare clic su OK per completare il Generatore intelligente di Superfici.
Il Generatore intelligente di superfici utilizza i seguenti metodi di creazione delle superfici:

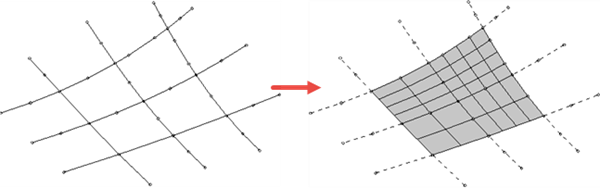

- Da rete - crea una superficie direttamente da una rete di oggetti wireframe. PowerShape ordina il wireframe in laterali e longitudinali, invertendoli o rinumerandoli come necessario. La superficie è creata all'interno del contorno esterno formato dagli oggetti wireframe:

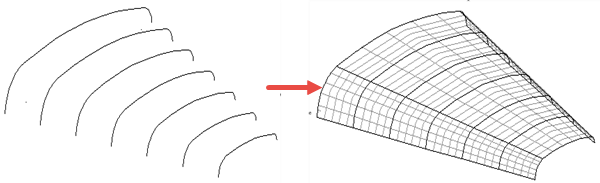

- Da separato - crea una superficie da un set di curve separate. Le curve diventano laterali sulla nuova superficie, e le longitudinali sono aggiunte per unire le laterali:
Se le curve selezionate sono delle curve B-spline, questo metodo crea una superficie B-spline.

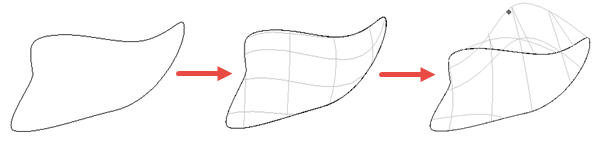

- Riempimento - crea una superficie che riempie l'area racchiusa dal wireframe o i punti selezionati, o una loro combinazione:
Quando si seleziona il wireframe, è creata una superficie ritagliata; il comando genera un superficie più grande, quindi crea contorni di ritaglio per ritagliare la superficie fino alla regione desiderata. Di conseguenza, questo metodo è idoneo per riempire contorni dalle forme complesse, come quelli con molti lati o picchi.

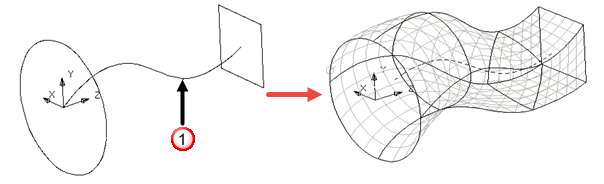

- Curva-guida - crea una superficie specificando una curva-guida
per definire il percorso delle longitudinali. È possibile selezionare una linea, arco, curva o curva composta dal modello per definire la curva-guida:
La curva-guida può essere aperta o chiusa. È possibile usare una laterale singola o un numero qualsiasi di laterali. Se la curva-guida è più lunga di dove giacciono le laterali, delle laterali extra sono create alla fine della curva-guida.

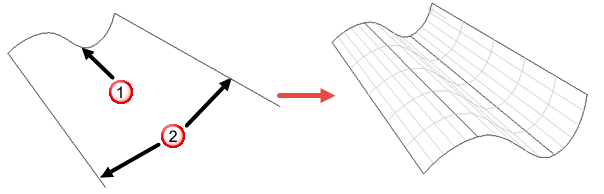

- Due guide - crea una superficie da una curva di sezione e due curve-guida
. Le copie della sezione sono posizionate presso punti adiacenti lungo le due guide. Tali copie sono versioni ruotate e scalate dell'originale. La superficie è creata dalla rete:
Per creare una superficie utilizzando questo metodo, la sezione e le guide devono soddisfare quanto segue:
- La sezione deve essere un oggetto wireframe aperto e singolo.
- Ogni guida deve essere un oggetto wireframe singolo.
- Le due guide devono avere lo stesso numero di punti ed entrambe devono essere chiuse o aperte.
- Le estremità della sezione devono toccare le estremità delle guide.

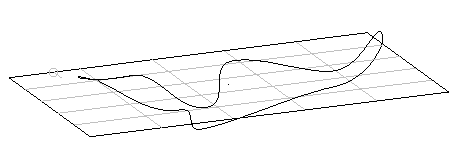

- Piano di Best-fit - Crea un piano di Best-fit attraverso il wireframe e i punti selezionati:
- Sviluppabile (al momento in corso di sviluppo)
