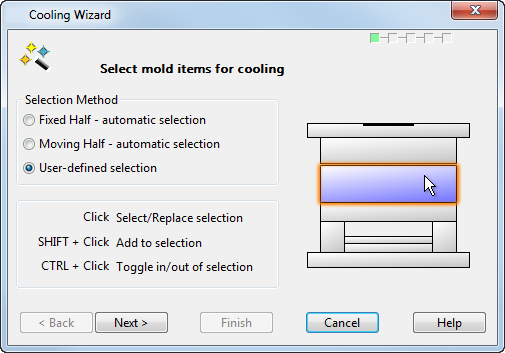

Usare questa pagina per selezionare i componenti dello stampo.
Selezionare uno dei seguenti metodi di selezione:
- Metà fissa - Se si seleziona questa opzione, Toolmaker seleziona automaticamente tutti i componenti il cui nome contiene la stringa cavity, ad esempio, Cavity Plate, DW_CAVITY e Cavity die insert.
- Metà mobile - Se si seleziona questa opzione, Toolmaker seleziona automaticamente tutti i componenti il cui nome contiene la stringa core o support, ad esempio, Core Plate, DW_CORE, Support plate.
Nota: È solo possibile selezionare le opzioni Metà fissa e Metà mobile se l'assieme attivo è denominato Portastampo.
- Definito dall'utente - Fare clic su un componente o solido per aggiungerlo alla selezione. I componenti o solidi già selezionati sono rimossi dalla selezione. È possibile aggiungere e rimuovere componenti e solidi dalla selezione corrente usando i tasti Maiusc e Ctrl come mostrato nella Procedura guidata.
L'immagine della Procedura guidata cambia quando si fa clic su un metodo di selezione differente. Ciò mostra quali componenti sono selezionati.
Fare clic su Avanti per andare alla pagina Imposta dimensioni di default del foro della Procedura guidata.
