Utilizzare questa pagina per selezionare o generare automaticamente il profilo di contatto.
Angolo di sformo tassello scorrevole - Inserire l'angolo di sformo
:
Metodo - Quando si seleziona un metodo, le opzioni cambiano nella pagina della Procedura guidata:

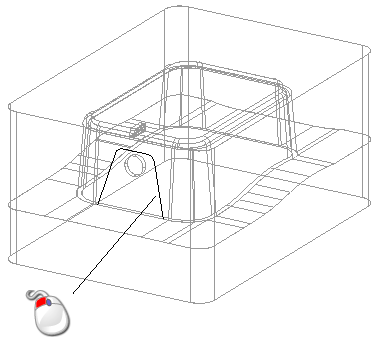

- Genera automaticamente - Questo metodo è disponibile solo se si seleziona una regione del sottosquadro.
Quando è selezionato, le seguenti opzioni diventano disponibili nella Procedura guidata.

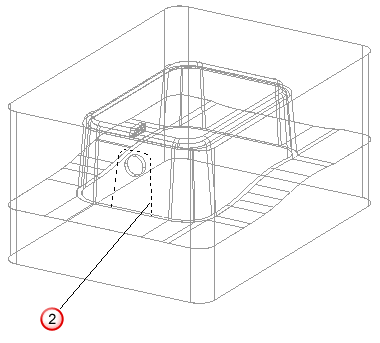

Un profilo di contatto grossolano è tracciato a linee tratteggiate quale aiuto visivo. Ciò dà un'idea di quale sarà l'aspetto del profilo di contatto effettivo utilizzando i valori inseriti nella Procedura guidata.
Quando si cambiano i valori, il profilo di contatto grossolano
cambierà di dimensioni.

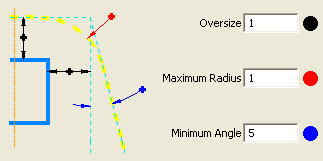

- Maggiorazione - Distanza dalla regione del sottosquadro.
- Raggio massimo - Il raggio di raccordo massimo presso gli spigoli del profilo di contatto.
- Angolo minimo - Angolo minimo presso i lati del profilo di contatto.
Un profilo di contatto è creato automaticamente dai valori inseriti nella Procedura guidata.
- Anteprima - Fare clic per visualizzare l'aspetto che avrà il profilo di contatto nel modello.

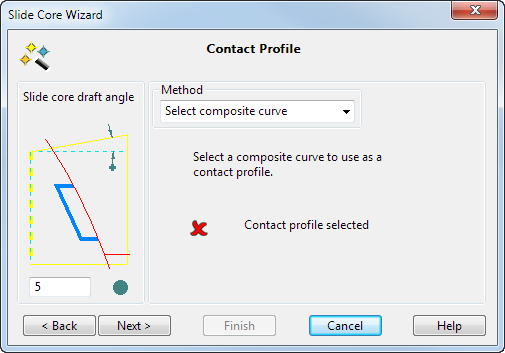

- Seleziona curva composta - Quando questo metodo è selezionato, è possibile selezionare una curva composta esistente.
La curva composta non deve necessariamente giacere sull'inserto. La Procedura guidata la progetta sull'inserto lungo l'asse Z per creare il profilo di contatto.
Avanti - Fare clic sul pulsante Avanti per andare alla pagina Opzioni sul tassello scorrevole
