Posizionamento dell'armatura

È possibile posizionare singole istanze di armatura nelle viste di sezione degli host validi.

1. Fare clic sulla scheda Strutturamenu a discesa Rinforzo Impostazioni armatura. Determinare se la corrispondenza delle forme di armatura include riferimenti ai ganci. È importante specificare questa opzione prima del posizionamento di un'armatura nel progetto, in quanto non sarà possibile modificare l'opzione nelle fasi successive del processo di progettazione. Chiudere la finestra di dialogo al termine dell'operazione.
2. Fare clic sulla scheda Strutturagruppo Rinforzo (Armatura).
   Nota: Tale strumento è disponibile anche nella scheda contestuale della selezione per elementi che costituiscono host validi per le armature.
3. Fare clic su Modifica|Posiziona armatura gruppo Metodi di posizionamento (Armatura).
4. Nel Selettore di tipo, nella parte superiore della tavolozza Proprietà, selezionare il tipo di armatura desiderato.
5. Facoltativo. Se necessario, fare clic sulla scheda Modifica | Posiziona armatura gruppo Famiglia (Carica forme) per caricare forme dell'armatura aggiuntive.
6. In Seleziona tipo di forma dell'armatura nella barra delle opzioni o nel Browser forme di armatura, selezionare la forma dell'armatura desiderata.
7. Selezionare il piano di posizionamento. Fare clic su uno dei seguenti piani di posizionamento nella scheda Modifica | Posiziona armaturagruppo Piano di posizionamento
   • (Piano di lavoro corrente)
   • (Riferimento di copriferro più vicino)
   • (Riferimento di copriferro più lontano)

   Il piano definisce la posizione dell'armatura nell'host.

8. Selezionare l'orientamento o la prospettiva di posizionamento.

   Armatura planare

   Fare clic sui seguenti orientamenti di posizionamento nella scheda Modifica | Posiziona armaturagruppo Orientamento di posizionamento

   • (Parallelo al piano di lavoro)
   • (Parallelo al copriferro)
   • (Perpendicolare al copriferro)

   L'orientamento definisce il modo in cui l'armatura viene allineata al momento del posizionamento nell'elemento host.

   Armatura multiplanare

   Fare clic sulle seguenti prospettive di posizionamento nella scheda Modifica | Posiziona armaturagruppo Prospettiva di posizionamento

   • (In alto)
   • (In basso)
   • (Anteriore)
   • (Posteriore)
   • (Destra)
   • (Sinistra)

   La prospettiva determina quale lato della famiglia di armature multiplanari è parallelo al piano di lavoro.

9. Se si posiziona un'armatura con stile standard adiacente all'armatura con stile staffa/tirante, l'armatura standard effettuerà lo snap lungo il bordo dell'armatura staffa/tirante. Ciò include i bordi diritti, i raccordi e i ganci dell'armatura della staffa e del tirante.
10. Fare clic per posizionare l'armatura nell'elemento host. Se necessario, premere la BARRA SPAZIATRICE durante il posizionamento per modificare l'orientamento della forma di armatura all'interno del riferimento del copriferro. Allo stesso modo, per modificare l'orientamento dopo l'inserimento, selezionare l'armatura e premere la BARRA SPAZIATRICE.

    Se è necessario posizionare l'armatura parallelamente ad un bordo distante dell'host, posizionare il cursore in prossimità del bordo, quindi tenere premuto il tasto MAIUSC. Il bordo viene evidenziato. Continuando a tenere premuto il tasto MAIUSC, posizionare l'armatura in base alle esigenze.

    La lunghezza dell'armatura verrà impostata per default sulla lunghezza degli elementi host entro i vincoli del riferimento del copriferro. Per modificare la lunghezza, aprire la vista di pianta o di prospetto, quindi selezionare l'istanza di armatura e modificarne le estremità in base alle esigenze.

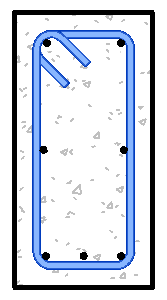

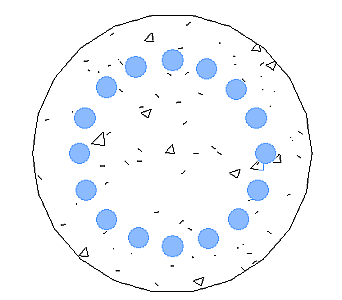

    Armatura perpendicolare inserita nel pilastro	Armatura in una trave

    Nota: Per modificare l'host di una forma di armatura, selezionarla e fare clic sulla scheda Modifica | Armatura strutturalegruppo Host (Seleziona nuovo host). Quindi selezionare un nuovo host dell'armatura.
