Il Centro decisioni è l'ambiente per il confronto tra le diverse alternative di progetto. Utilizzarlo per identificare il progetto che soddisfa i propri obiettivi di progettazione effettuando le seguenti operazioni:
- Estrarre i valori di risultati specifici.
- Confrontare i risultati di diversi scenari.
Gli oggetti di visualizzazione come le parti, i piani e i punti dei risultati, oltre ai grafici XY, costituiscono la base del Centro decisioni. Creare un oggetto in uno scenario e contrassegnarlo come oggetto di "Riepilogo" per fare in modo che il Centro decisioni calcoli i risultati in ogni scenario dello studio.
Per aprire il Centro decisioni, fare clic sulla scheda Centro decisioni.

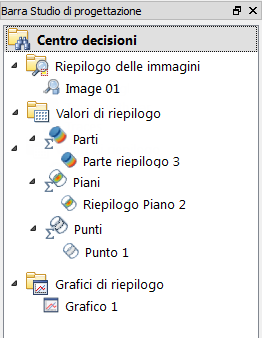

Utilizzare il Centro decisioni per gestire tutti gli elementi di riepilogo:
Sono disponibili tre componenti principali del Centro decisioni:
Visivo
Utilizzare il Centro revisione progetto per confrontare visivamente i risultati di più scenari. Si tratta di un potente strumento per il confronto delle prestazioni termiche e del flusso di due o più scenari in uno studio di progettazione.
Per confrontare dati visivi in più scenari, creare una vista, fare clic con il pulsante destro del mouse e scegliere Acquisisci immagine di riepilogo.
Tabulare
Utilizzare i valori critici per confrontare i risultati di uno o più scenari.
Sono disponibili tre tipi di entità dei valori critici. Ognuno di essi è basato su un diverso tipo di entità di riepilogo. Ognuno risponde a domande quali "Qual è la temperatura massima?", "Quale progetto genera la caduta di pressione minore?", "La velocità in corrispondenza di un punto in prossimità di un componente fondamentale supera il limite del progetto?".
Grafico
Confronta i risultati sovrapponendo i dati dei grafici XY di più scenari in un singolo grafico.
Utilizzare i grafici di riepilogo per rispondere a domande come: "In che modo varia la pressione nel canale di flusso, man mano che il progetto viene modificato?" e "In che modo risponde il gradiente di temperatura man mano che il progetto viene modificato?".
Mappaggio dei dati del Centro decisioni nello studio di progettazione
Utilizzare il Centro decisioni per confrontare i criteri di prestazione chiave e le immagini degli scenari all'interno di uno studio di progettazione.
Gli elementi memorizzati nel Centro decisioni vengono mappati in tutti gli scenari in uno studio di progettazione.
- Fare clic con il pulsante destro del mouse su un elemento e scegliere Aggiorna per assicurarsi che sia aggiornato. Gli elementi che non sono sincronizzati con i risultati correnti sono contrassegnati con un simbolo di avvertimento e devono essere aggiornati:
- Per aggiornare tutti gli elementi nel Centro decisioni, fare clic con il pulsante destro del mouse sulla barra Centro decisioni e selezionare Aggiorna tutto.
