In questa esercitazione viene illustrato come utilizzare il Centro decisioni per confrontare i risultati di vari progetti e scenari con immagini di riepilogo e dati critici.
In questo esercizio, le immagini di riepilogo e le entità valori critici originariamente creati per la progettazione di base verranno aggiornate con i risultati del nuovo progetto.

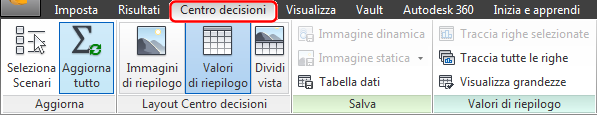

1. Per iniziare, aprire il Centro decisioni facendo clic sulla scheda Centro decisioni:
2. Per aggiornare tutte le immagini, i valori e le stampe da includere nel nuovo progetto, fare clic con il pulsante destro del mouse sulla barra Centro decisioni e selezionare Aggiorna tutto.

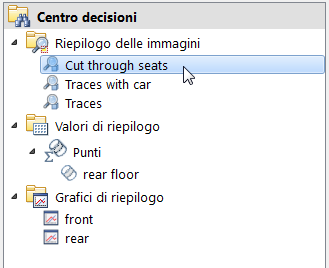

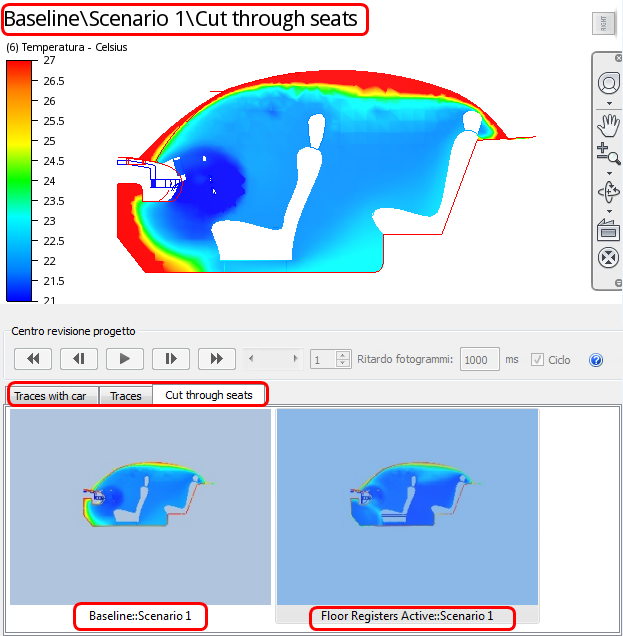

3. Fare clic sull'immagine di riepilogo Cut through seats (nella diramazione Centro revisione progetto).

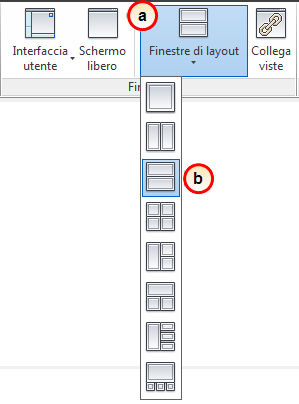

4. Per visualizzare l'immagine di riepilogo per entrambi i progetti contemporaneamente, dividere la finestra grafica in due finestre di layout:

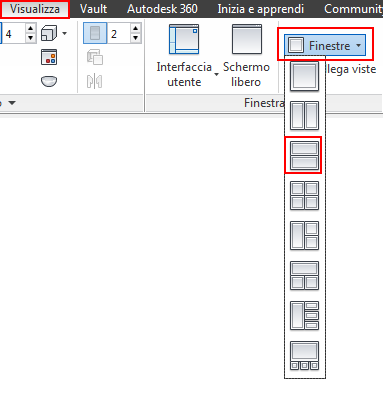

- Espandere il menu Finestra di layout nella scheda Visualizza.
- Selezionare Viste divise (&orizzontale).

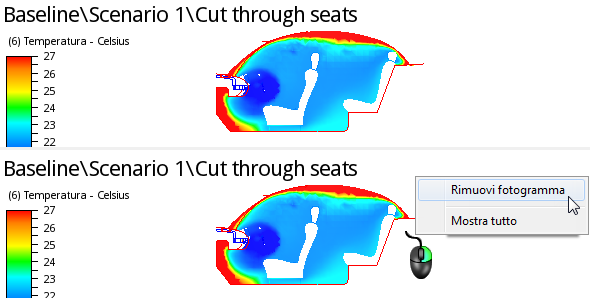

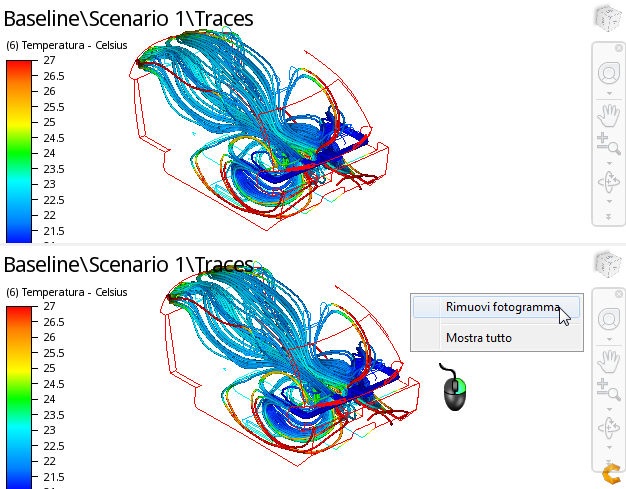

5. In entrambe le finestre di layout viene visualizzata la stessa immagine. Per rimuovere una delle immagini, fare clic con il pulsante destro del mouse nella finestra di layout inferiore e selezionare Rimuovi fotogramma.

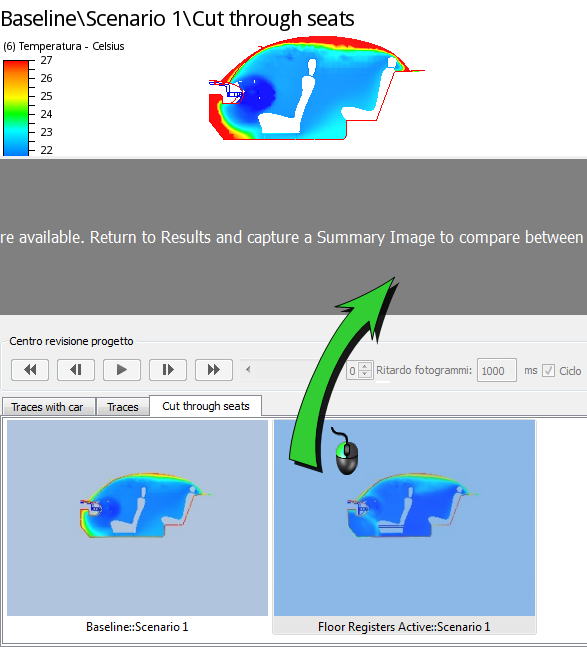

6. Trascinare l'immagine Floor Registers Active dalla barra di output nella finestra di layout inferiore.

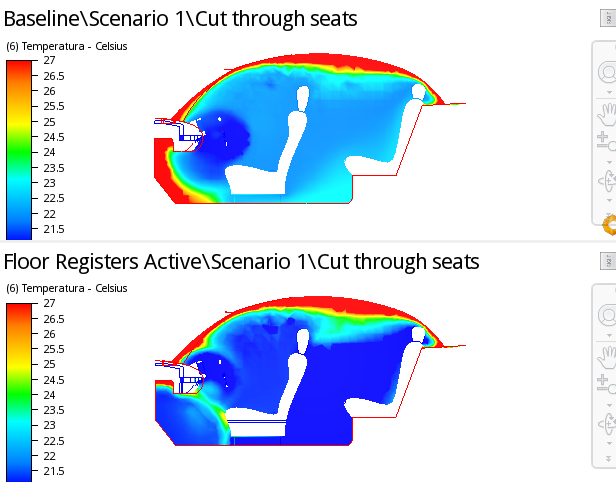

Notare le temperature molto più fredde nel nuovo progetto, come mostrato nella finestra di layout inferiore. Notare inoltre la maggiore uniformità di raffreddamento del vano di occupazione posteriore:

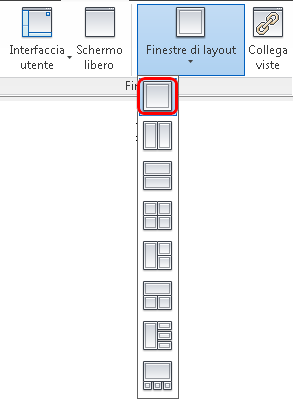

7. Visualizzare una singola finestra di layout dal menu Finestre di layout.

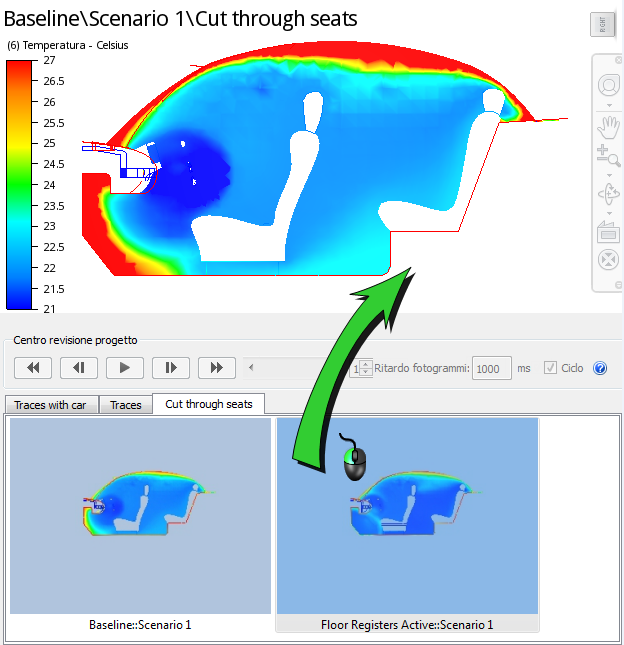

8. Trascinare l'immagine non attualmente visualizzata nella finestra dalla Barra di output alla finestra singola. (Di seguito è illustrata l'immagine Floor Registers Active durante il trascinamento).
9. Utilizzare i controlli "VCR" o la barra di scorrimento per eseguire l'animazione tra i due progetti.
10. Per visualizzare le modifiche del modello di flusso, fare clic sull'immagine di riepilogo Traces (nella diramazione Centro revisione progetto).

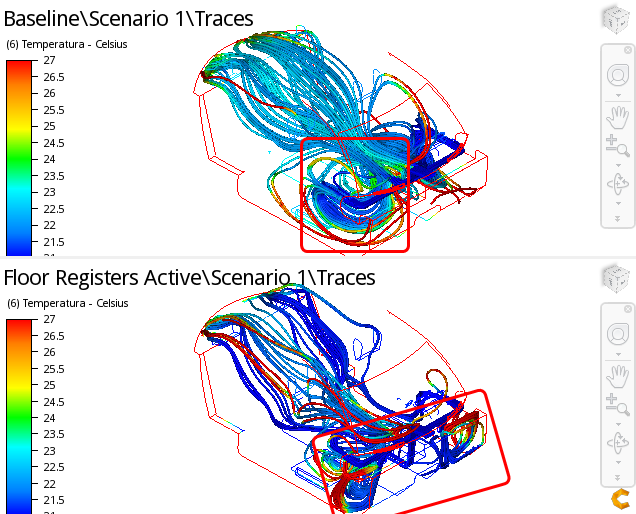

11. Confrontare i risultati dei due progetti utilizzando l'immagine di riepilogo Traces:
- a. Passare a due viste divise orizzontalmente.
- b. Per rimuovere l'immagine dalla finestra inferiore, fare clic con il pulsante destro e scegliere Rimuovi fotogramma.

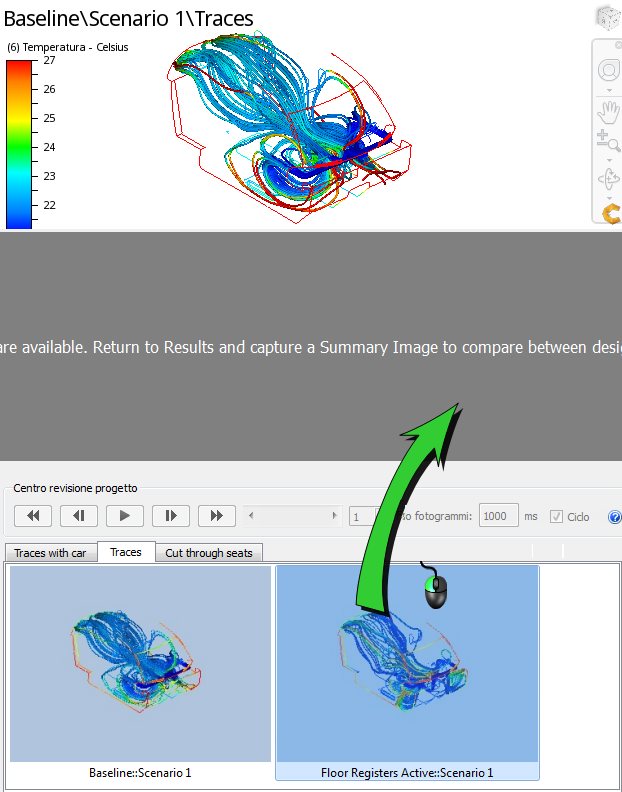

- c. Trascinare l'immagine Floor Registers Active nella finestra inferiore.
12. Per spostarsi tra le viste, verificare che l'opzione Collega viste della scheda Visualizza sia selezionata.
13. Selezionare il punto di riepilogo pavimento posteriore dalla diramazione Valori di riepilogo del Centro decisioni.

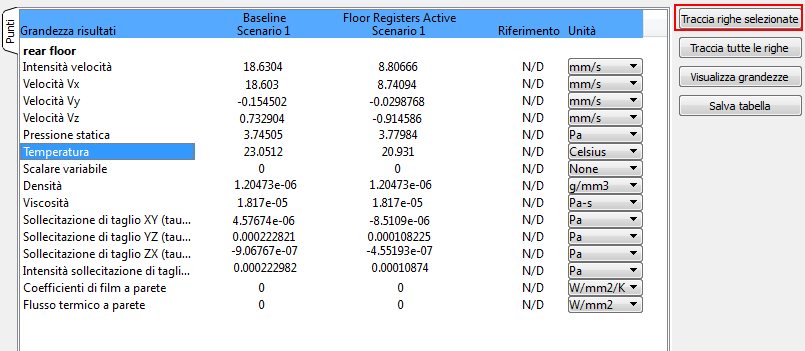

14. Selezionare Temperatura e fare clic su Traccia righe selezionate.

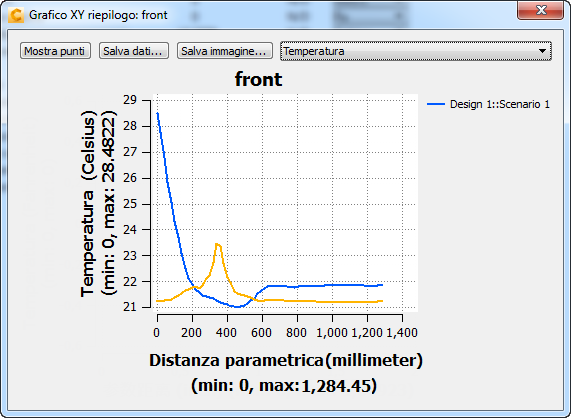

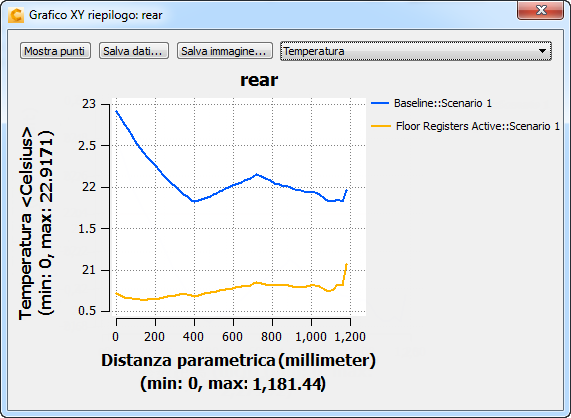

15. Per visualizzare i grafici di temperatura dei vani di occupazione anteriore e posteriore, fare clic sulle voci del grafico XY di riepilogo anteriore e posteriore (nella diramazione Dati grafico XY).
Osservazioni :
- Il nuovo progetto (stampato in giallo) mostra i gradienti di temperatura inferiori a 2° C dal tetto al pavimento di ogni vano di occupazione.
- Le temperature medie nei vani di occupazione anteriore e posteriore differiscono solo di circa 1° C.
- La variazione di temperatura all'interno di entrambi i vani di occupazione è molto inferiore rispetto alla progettazione di base.
16. Al termine, chiudere tutte le finestre di stampa facendo clic sulla X nell'angolo in alto a destra.
Conclusioni
L'aggiunta di elementi di registrazione al pavimento nella parte anteriore e posteriore dell'automobile consente di soddisfare i criteri di progettazione mantenendo le temperature nei vani di occupazione anteriore e posteriore entro 2° dall'alto verso il basso e una differenza inferiore a 2° dalla parte anteriore a quella posteriore. Questo nuovo progetto soddisfa inoltre l'obiettivo di progettazione di raffreddamento uniforme su ogni passeggero (vedere Esercizio 1 per esaminare tali obiettivi e criteri).
Sfida
Ora che si è imparato ad utilizzare Autodesk® CFD per confrontare diversi progetti, perché non cercare di superarsi verificando altre modifiche apportate al modello?
- Che cosa accade se solo gli elementi di registrazione anteriori sono attivi?
- ... o solo quelli posteriori?
- Cosa accade se si attivano gli elementi di registrazione di scongelamento nella parte superiore della console?
- Cosa accade se si modificano gli angoli dei quattro elementi di registrazione anteriori?
È possibile apportare queste modifiche nel modello CAD ed effettuare l'avvio nei nuovi progetti clonati in questo studio di progettazione. Ripetere semplicemente il processo descritto nell'Esercizio 15 e questo esercizio.
Oltre a variare le configurazioni geometriche, provare a modificare i parametri fisici:
- Cosa accade se si utilizzano differenti velocità di flusso?
- Differenti temperature?
Clonare semplicemente lo Scenario 1 nella Barra Studio di progettazione e modificare le condizioni al contorno nell'analisi clonata senza uscire da Autodesk® CFD. Per ulteriori informazioni, vedere il Capitolo 22.
Fine dell'esercizio
