反り(チュートリアル)

このタスクでは、成形品の反りを確認します。

注: 反り解析を実行するには、Autodesk Moldflow Insight Premium、もしくはそれ以上のレベルのライセンスが必要です。しかし、このチュートリアルの解析は既に完了しており、この要件を満たしていなくても継続できます。各解析タイプのライセンスの最小要件についての詳細は、「ライセンスのレベル」というページを参照してください。

前のタスクのモデルを開いている場合は、次の 3 つの手順は省略してください。

([学習と開始]タブ > [開始]パネル > [プロジェクトを開く])をクリックします。
このチュートリアルの最初のタスクで作成した「 Postprocessing 」プロジェクトを開きます。
プロジェクトビュー ペインで[cpu_base]をダブルクリックして、スタディを開きます。
[レイヤー] パネルで[New Triangles]を右クリックし、 [他のすべてのレイヤーの非表示] を選択します。
スタディタスク ペインの[結果]セクションの下部に、利用可能な反り解析結果を格納した [反り] フォルダがあります。
[変位量、全要因:変位量] 結果を選択します。
[モデル]ペインの画像は、元の成形品の輪郭と、最終的な反り成形品を表す色付きのモデルを示します。この画像では、反りの程度や形状がよくわかりません。この問題は、倍率を 10 にして反りの程度を拡大表示すると解消できます。
ViewCubeをクリックして、[後] が正面に表示されるまでモデルを回転します。.
([結果]タブ > [プロパティ]パネル > [プロットプロパティ])をクリックし、ダイアログボックスの上部にある[変位量]タブを選択します。
[表示倍率]ボックスで、[値]を「10」に設定し、[Y]方向のみを選択します。[プロットプロパティ]ダイアログボックスを移動し、モデルの大部分が見えるようにします。[適用]をクリックします。これで、Y 方向の反りがよくわかるようになります。

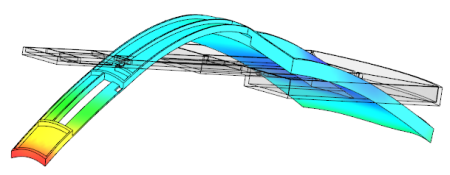

図 1: 変位量、全要因:変位量 - Y 軸、表示倍率=10
[表示倍率]の[方向]で [Z] を選択し、[変形前形状のオーバーレイ]チェックボックスを選択解除して、[OK]をクリックします。モデルの回転
これで、Z 方向の変位量が表示されようになります。

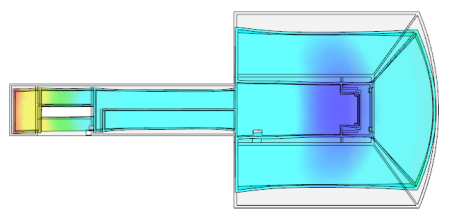

図 2: 変位量、全要因:変位量 - Z 軸、表示倍率=10
[プロットプロパティ]ダイアログボックスの[変位量]タブで、[表示倍率]の[方向]として[X]、[Y]、および[Z]を選択します。[値]を「1」に戻し、[変形前形状のオーバーレイ]チェックボックスを選択していることを確認してから、[OK]をクリックします。
[変位量、全要因:変位量] の結果表示が既定設定に戻ります。
これで、反りの程度が簡単にわかるようになります。 ([結果]タブ > [プロパティ]パネル > [プロットプロパティ])をクリックし、[メッシュ表示]タブを選択します。
[変形後形状にエッジを表示]ボックスから[要素ライン]を選択し、[OK]をクリックします。
[レイヤー]パネルで[新規ノード]というレイヤーオプションを選択します。
([結果]タブ > [確認]パネル > [確認])を選択します。
[変位量クエリー(X[mm]、Y[mm]、Z[mm])]ダイアログボックスが開きます。
モデル上のノードを選択します。
ダイアログボックスに、ノード番号とその点の反りに関する情報が表示されます。ダイアログボックスの下部にあるドロップダウンボックスを使用すると、座標、変位量、距離、および収縮結果のさまざまな組み合わせを指定できます。
オプションのリストから [座標+変位量+距離+収縮] を選択します。
モデル上で 2 番目のノードを選択してから、ダイアログボックスで [クエリー]をクリックします。
これで、変形前と変形後のノード間の相対距離と収縮がわかります。
