複合孔

複合孔では複数の孔が重なり合っています。たとえば、次のように使用されます。

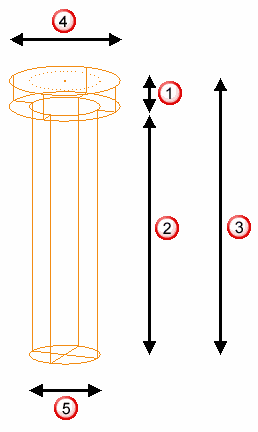

• 複合孔には 2 つのコンポーネントが含まれます。

  最初のコンポーネントでは、長さ と直径 を指定します。コンポーネント は 第 1 になります。

  2 番目のコンポーネントでは、長さ と直径 を指定します。コンポーネント は 第 2 または 最終 になります。

• 個別孔を作成する場合は、2 つの孔を作成します。

  最初の孔では、長さ と直径 を指定します。

  2 番目の孔では、深さ と直径 を指定します。

作成された孔フィーチャー セットから、複合孔と個別の孔の表記方法に違いがあるのが分かります。

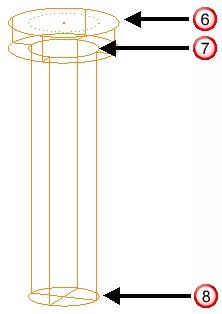

複合孔には、上部、下部、およびコンポーネント上部があります。

最初のコンポーネントには、上部 と下部 があります。コンポーネント は 第 1 になります。

2 番目のコンポーネントには、上部 、コンポーネント上部 、および下部 があります。コンポーネント は 第 2 になります。
