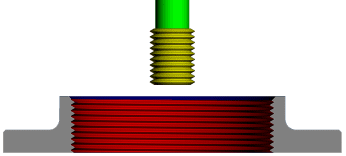

ネジ切り は、反転ヘリカルに類似したサイクルですが、ネジ切りの作成に特化したリード イン、および、リード アウトが使用されます。
既定(切削方向が 上向き)では、工具は次のように動作します。
- ネジ深さのすぐ下をプランジします。
- 孔軸に垂直な平面内の直線、その後に螺旋(ネジ切りピッチを使用)を使用して、リード インします。
- ネジ切りは、ピッチ単位で上方に移動する 360
ヘリカル移動で行われます。 - リード アウトはリード インの反転です。
- 安全 Z にリトラクトします。
切削方向が 下向き の場合:
- リード インは選択した開始高さから開始します。
- ネジ切りは、ピッチ単位で下方に移動する 360 ヘリカル移動で行われます。
注: テーパー孔にネジ切りツールパスを作成できます。
ネジ切り ストラテジーに関するページ:
- 孔あけ － ネジ切りツールパスの指定に使用するメイン ページです。
- リトラクト － ペック間でネジ工具がリトラクトする距離を制御する設定です。
- 勾配 － 孔より小さい工具を使用してテーパー孔を作成する設定です。
- ネジ切り － ネジ切りの作成に関する設定です。
- 順序 － 加工順序を制御するための設定です。
- 自動検証 － 計算時にツールパスを自動的に検証するための設定です。
ストラテジー選択 ダイアログの詳細については、ツールパス ストラテジー を参照してください。
共通タブについては、共通ツールパス ストラテジーのページで説明しています。
