外構設計に駐車場の縁石や交通島を作成するには、Site Designer を使用します。
縁石の作成
縁石を作成する際には、次のガイドラインを考慮します。
- 車道の縁石。車道の縁石を作成するには、[Locate Street](車道を配置)ツールを使用して車道を選択し、縁石を含む車道ファミリを選択します。
- 駐車場の縁石。駐車場の周囲に縁石を作成するには、最初に駐車場を作成します。その後、[Locate Curb](縁石を配置)ツールを使用して縁石を作成します。
- 縁石ファミリ。縁石用の特殊な Site Designer ファミリでは、縁石の幅と高さ、側溝の幅と高さ、マテリアル、勾配の投影設定を設定します。「Site Designer のファミリをロードする」を参照してください。
- ホストの線。縁石を作成する前に、[モデル線分]ツールか[詳細線分]ツールを使用して、縁石のホストの線を作成します。縁石のホストの線は、縁石面を表します。
- 縁石を作成する。車道以外に縁石を作成する場合は、[Locate Curb](縁石を配置)ツールを使用し、「外構要素を作成する」の一般的なワークフローに従います。Site Designer で縁石を作成すると、関連付けられた地盤面が更新され、縁石が配置されます。
- 側溝。縁石ファミリには、関連付けられた側溝を含めることができます。縁石を作成するときに、側溝パラメータを設定する縁石ファミリを選択します。
- 縁石が面する側を選択する。独立した縁石を作成する場合(駐車場や駐車場の交通島の周囲の縁石ではなく)、縁石のホストの線を選択した後に、ステータス バーに「縁石が面する側を選択」するよう求めるメッセージが表示されます。縁石のホストの線付近の、縁石が面する側をクリックします。
- 地盤面の関連付け。縁石のホストの線を選択(さらに、縁石の面する側を選択)すると、[Toposurface Association](地盤面の関連付け)ダイアログが表示されます。このダイアログにはモデル内のすべての地盤面(既設の地盤面、提案された地盤面、駐車場、モデルに追加済みのその他の外構要素など)が一覧表示されます。縁石は関連付けられている地盤面に常に従います。地盤面が変更されると、縁石もそれに応じて自動的に更新されます。縁石を関連付ける地盤面を選択します。
- 駐車場の交通島の場合は、駐車場の地盤面を選択します。
- 駐車場周囲の縁石の場合は、提案された地盤面を選択します。
- 独立した縁石の場合は、提案された地盤面かそれに従うその他の外構要素を選択します。
- 縁石の結合。ソフトウェアには、駐車場の縁石と車道の縁石を結合するためのツールはありません。
- 数量。ベースとサブベースのマテリアル数量を取得するには、Site Designer の[Reports](レポート)ツールを使用します。舗装の数量、切土と盛土の総量を取得するには、Revit の集計表を使用します。
縁石を作成するときに、Site Designer は次の操作を行います。
- 縁石のホストの線上にあるポイントの高さを計算。
- 車道の切断ボックスを決定。
- 基本地盤面に勾配を投影して関連付け。
- 提案された新しい地盤面を作成。
- ホストの線に沿って縁石を作成し、地面の高さの変化に合わせて調整。
駐車場の交通島
駐車場の交通島の場合は、ホストの線に閉じたループを使用する縁石を作成します。交通島を生成する際には、Site Designer によって埋め立て地盤面または平坦な地盤面が追加されます。

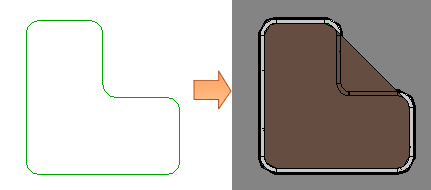

駐車場の交通島の閉じたループに凹形状や内部のコーナーが含まれる場合、Site Designer が地盤面を使用して凹形状を埋めようとするときに、予期しない結果が生成されることがあります。

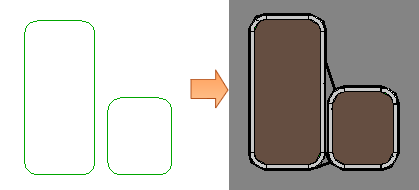

この場合は、交通島の希望の形状に合わせた 2 つの閉じたループを作成します。土木の平面図では、土木設計者がこれらの詳細を調整、明確化して設計意図を実現することができます。
