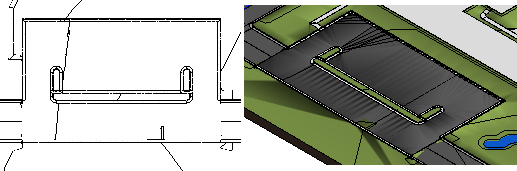

外構の設計に駐車場を作成するには、Site Designer を使用します。
ビデオ: 駐車場を作成する駐車場の作成
Site Designer を使用して駐車場を作成する場合は、次のガイドラインを考慮します。
- 駐車場ファミリ。 駐車場用の特殊な Site Designer ファミリは、舗装の奥行きとマテリアル、ベースとサブベースの奥行きを設定します。「Site Designer のファミリをロードする」を参照してください。
- ホストの線。 駐車場を作成する前に、[モデル線分]ツールまたは[詳細線分]ツールを使用して、ホストの線の閉じたループを作成します。ホストの線は、駐車場のペリメータを表します。
注: Revit スプラインはサポートされていません。
- 駐車場を作成します。 [Locate Parking Lot](駐車場を配置) ツールを使用し、「外構要素を作成する」の一般的なワークフローに従います。
- 縁石。駐車場の周囲に縁石を作成するには、最初に駐車場を作成します。その後、[Locate Curb](縁石を配置)ツールを使用して縁石を作成します。
- 交通島。最初に、駐車場を作成します。その後、[Locate Curb](縁石を配置)ツールを使用して、閉じたループの縁石を駐車場のペリメータ内に作成します。交通島を生成する際には、Site Designerが埋め立て地盤面または平坦な地盤面を追加します。 「縁石について」を参照してください。
- 整地。 駐車場を追加した後に、駐車場に修正を加え、整地、排水ます、整地面を追加、変更します。
- 数量。 ベースとサブベースのマテリアルの数量、駐車場の総表面積、総体積を取得するには、Site Designer レポート ツールを使用します。提案された外構の総切土を取得し、提案されたサイトの切土と盛土の合計を取得するには、Revit 集計表を使用します。
駐車場を作成するときに、Site Designer は次の操作を行います。
- 地盤面を更新し、舗装面の深さを切削。
- 新しい駐車場地盤面を配置。
- 選択したファミリに基づいて、駐車場のマテリアルを割り当て。
ブレークライン
駐車場を作成した後に、[Modify Parking Lot](駐車場を修正)ツールを使用して、[Add Breakline](ブレークラインを追加)ツールにアクセスします。ブレークラインを使用して、駐車場のサーフェスにハード ブレークを作成すると、高/低ポイント、整地面、排水ます領域を設定する際に便利です。ブレークラインは現在の駐車場のサーフェスからの相対高さ、一定の高さ、整地ごとに追加できます。
