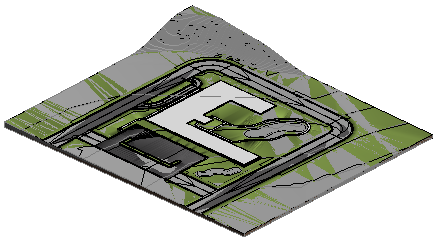

基本となる地盤面を設定するために Site Designer を使用しましたが、外構平面図(または別のビュー)に 2 つのバージョンの地盤面が含まれるようになりました。
問題: [Set Base Toposurface](基本となる地盤面を設定)ツールで、Revit モデル内にすでに存在する地盤面のコピーが作成されます。既設の地盤面は[既設]フェーズに割り当てられます。新しい地盤面は[新設]フェーズに割り当てられます。ビューに両方の地盤面が表示されるため、一貫性のないグラフィックスやその他の予期しない結果の原因となることがあります。
注: [既設]フェーズと[新設]フェーズは、ソフトウェアに付属している既定値です。組織内で別のフェーズ名を使用することもできます。
対処法: モデルからいずれの地盤面も削除しないでください。
新しい地盤面のみを表示するには、次の操作を行って、ビューのフェーズ フィルタを[新設を表示]に変更します。
- プロジェクト ブラウザで、プロパティ パレットにプロパティを表示させるビュー名をクリックして選択します。
- [フェーズ フィルタ]で[新設を表示]を選択します。
この変更により、ビューに新しい地盤面が表示されます。提案された地盤面とその外構要素を表示させるビューが他にある場合は、この処理を繰り返します。
