プレキャスト分割プロファイルを作成する

ここでは、分割プロファイルをモデリングする方法について説明します。

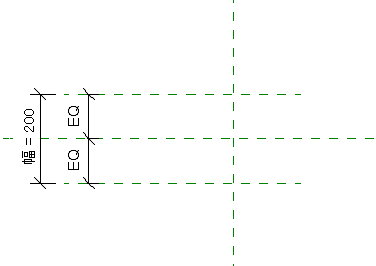

1. [分割プロファイル(メートル単位).rfa]テンプレートから新しいファミリ フォームを作成します。

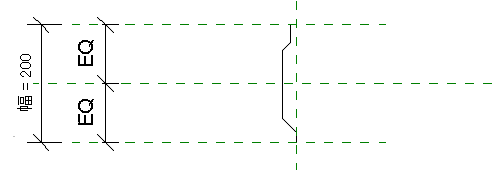

2. [作成] [詳細] [線分]をクリックし、プロファイルを描画します。 プロファイルは、垂直の参照面の左側に設定され、参照面下部を始端として、参照面上部を終端とする実線でなければなりません。次に例を示します。





   垂直の参照面は中空要素の端部です。

3. 通常、これは床厚に対するプロファイル作成のために必要です。これは、他の部分の厚さに対するプロファイルを使用するとき、どの部分を変更すべきか決定することが難しいためです。
4. ファミリを保存するには、プログラム データ フォルダの C:¥ProgramData¥Autodesk¥Structural Precast for Revit 2019¥Families¥Hollow Core Slab¥Profiles に「Profile A.rfa」などの名前で保存します。
