ここからの手順では、境界条件やメッシュサイズや材料を設定するため、類似したコンポーネントのグループを作成します。
設定タブで材料をクリックします：
グループを作成して部品を追加する方法はいくつかあります。それぞれのグループに対して、異なる方法を使用します。
注: 小型チップのグループには、名前指定により選択する方法を使用します。
[グループ]ブランチを右クリックし、新規グループ作成を選択します。
グループ名として「small chips」と入力します。グループの種類はジオメトリのままにします。
OKをクリックします。

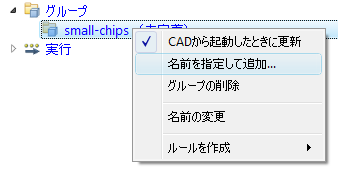

デザインスタディバーで、small chipsグループを右クリックして、名前を指定して追加を選択します。
[名前を指定して追加]ダイアログで、[正規表現]チェック ボックスをオンにします。種類 "S-CHIP" (大文字と小文字は区別されます)。
OKをクリックします。
注: これですべての小型チップがフィーチャーツリー上のsmall chipsグループに追加されました。
モデルの部品の名前がすべて「Part*」である場合、そのグループは追加されません。小型チップをグループに追加するには、12 個のチップをすべて選択します。
モデルの外側を右クリックし、[グループ] > [グループ作成]をクリックします。[グループに追加]ダイアログ ボックスで、[既存のグループに追加]を選択し、small-chipsを選択してから[OK]をクリックします。終了するには、モデルの外側を右クリックし、[すべて選択解除]をクリックします。
