도면에서 Inventor 부품을 Electrical 구성요소에 링크하려면

활성 도면에서 Inventor 부품을 AutoCAD Electrical toolset 구성요소와 연관시킵니다.

1. 프로젝트 탭 프로젝트 도구 패널 관리자를 클릭합니다. 찾기

2. 프로젝트 관리자에서 위치 뷰 탭을 클릭합니다.

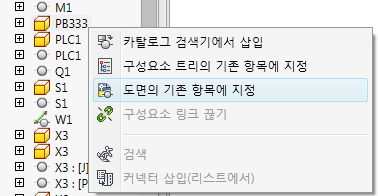

3. 위치 뷰 탭에서 Inventor 부품을 마우스 오른쪽 버튼으로 클릭하고 도면의 기존 항목에 지정 을 클릭합니다.


4. 활성 도면에서 Inventor 부품과 링크할 Electrical 구성요소를 선택합니다. 링크된 구성요소를 표시하도록 구성요소 트리 뷰가 갱신됩니다.
   주: . 구성요소가 링크되어 있음을 나타내지만 차이점이 있습니다. 위치 뷰 탭의 상세 정보 패널에서 차이점을 확인할 수 있습니다.
