조정 모델의 여러 인스턴스(instance) 배치

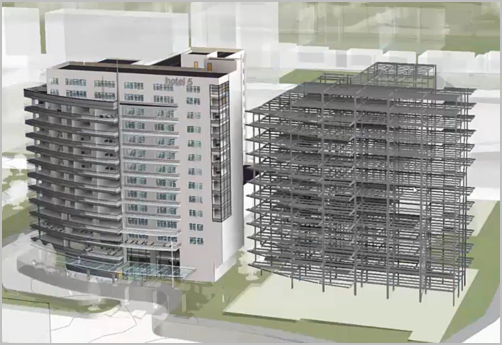

조정 모델을 추가한 후 여러 인스턴스(instance)를 배치해 설계에 컨텍스트를 추가할 수 있습니다.

조정 모델 대화상자의 인스턴스(instance) 배치 도구를 사용하여 다음 작업을 수행할 수 있습니다.

• 조정 모델의 복제본을 배치하여 반복 단위의 위치 지정 계획 설계에 따라 인스턴스(instance)를 대칭시킬 수 있습니다. 여러 조정 모델을 로드한 경우 유형 선택기를 사용하여 각 인스턴스(instance)의 유형을 변경하고 전체 프로젝트의 컨텍스트에서 조정 모델의 각 유형에 대한 배치를 확인할 수 있습니다.
• Revit 모델의 컨텍스트에서 조정 모델의 인스턴스(instance) 배치(조정 모델은 여전히 로드되어 있음)
• Revit 모델의 컨텐츠에서 조정 모델에 대한 다른 위치 탐색 이 작업은 조정 모델의 초기 인스턴스(instance)를 조사점 또는 내부 원점에서 멀리 이동한 다음 수행할 수 있습니다.

인스턴스(instance)를 배치하려면

1. 삽입 탭링크 패널(조정 모델)을 클릭합니다.
2. 조정 모델을 선택합니다.
3. 위치 지정의 경우 옵션을 선택합니다.
   1. 원점 대 원점: Navisworks 모델의 원점을 Revit 모델의 내부 원점에 정렬합니다.
   2. 공유 좌표: 공유 좌표를 기반으로 모델을 정렬합니다.
4. 인스턴스(instance) 배치를 클릭합니다.
5. OK를 클릭합니다.
6. (선택 사항) 링크된 모델을 선택하고 원하는 위치로 이동한 다음 제 위치에 고정하면 실수로 잘못된 위치로 이동되지 않습니다.
