조정 모델을 Revit 모델에 링크한 후 가시성/그래픽 대화상자를 사용하여 해당 가시성과 투명도를 정의합니다. 투명도 설정을 사용하여 조정 모델과 Revit 모델을 구분합니다.
이 대화상자는 트리 구조로 정렬되어 있습니다. 상위 노드는 별도의 파일(고유 조정 모델)을 참조합니다. 하위 노드는 조정 모델의 사본인 인스턴스(instance)를 참조합니다. 상위 노드를 변경하면 모든 인스턴스(instance)에 영향을 줍니다. 하위 노드를 변경하면 해당 인스턴스 (instance)에만 영향을 줍니다.

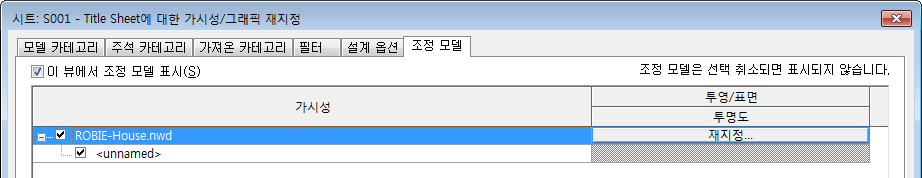

가시성/그래픽 대화상자의 조정 모델 탭에는 다음 설정이 포함되어 있습니다.
- 가시성: 뷰에 조정 모델을 표시하려면 확인란을 선택하고, 숨기려면 확인란을 선택 취소합니다. 상위 노드(고유 조정 모델) 또는 하위 노드(개별 인스턴스(instance))의 가시성을 설정할 수 있습니다.

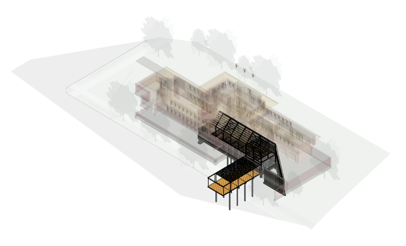

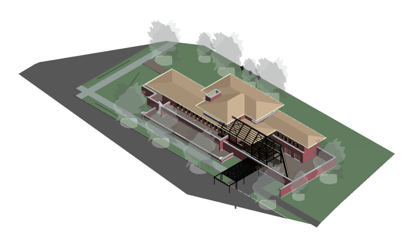

- 재지정: 재지정을 선택하여 프로젝트 또는 표면 화면표시에 대한 투명도를 설정 또는 변경합니다. 상위 노드에 대한 투명도만 변경할 수 있습니다.
주: 링크된 Revit 모델의 가시성은 뷰별로 제어합니다. 뷰 템플릿을 사용하여 특정 뷰의 가시성 설정을 저장한 후 다른 뷰에 적용할 수 있습니다. 뷰 템플릿을 참고하십시오.
