Navisworks®를 사용하여 조정 모델을 생성한 후 NWD 또는 NWC 파일을 설계의 참조로 Revit 모델에 링크합니다.
동영상: 조정 모델 사용이 기능은 다른 분야의 팀이 모델링 작업에 Revit을 사용하지 않는 경우 유용합니다. 이를 통해 조정 목적으로 Revit 모델을 비Revit 모델과 비교할 수 있습니다. 조정 모델을 정기적으로(예: 매주) 업데이트하고 이를 로드하여 간섭 위험을 최소화할 수 있습니다. 이렇게 하면 설계 프로세스를 신속하게 처리하고 변경 사항을 줄일 수 있어 전체 설계 팀의 시간 및 비용을 절감할 수 있습니다.
조정 모델
조정 모델은 프로젝트의 설계, 시공 준비 및 시공 단계에 걸쳐 다양한 분야의 시각적 교차 검사에 사용되는 3D 설계입니다. 조정 모델 기능을 위해 NWD 또는 NWC 파일을 사용합니다. NWD 및 NWC는 Navisworks의 기본 파일 형식입니다. 프로젝트 팀은 Navisworks를 사용하여 여러 분야의 설계 데이터를 단일 조정 모델로 결합합니다.
예
- 건축가는 Revit을 사용하여 건물을 설계하고 있습니다. 구조 엔지니어는 다른 소프트웨어 제품을 건물 구조 설계에 사용하고 있습니다. 건축가는 구조 설계를 Revit으로 가져와 이를 참조로 사용하여 건축 요소가 설계의 구조 요소와 올바르게 연계되는지 확인하고자 합니다.
- 의장 설계자는 3D 모델링을 통해 커튼월의 복합 시스템을 사용하여 건물 외부를 설계합니다. 건축가는 이 모델을 Revit으로 가져와 이를 참조로 사용하여 건물의 내부 디자인이 외부에 잘 맞는지 확인하고자 합니다.
- 건축가는 Revit을 사용하여 건물을 설계하고 있습니다. 토목 엔지니어는 다른 소프트웨어 제품을 사용하여 상세 대지 설계를 수행하고 있습니다. 건축가는 대지 설계를 Revit으로 가져와 이를 언더레이로 사용하여 대지에 건물 배치를 올바르게 계획하고자 합니다.
Revit에서 조정 모델 사용

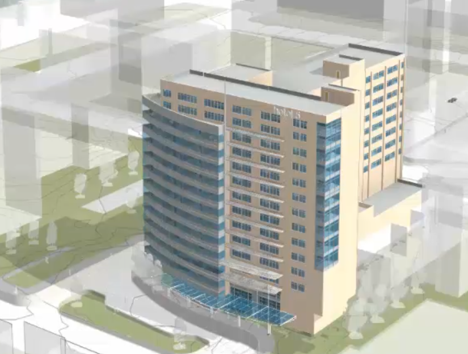

조정 모델을 Revit 모델에 링크하는 경우 조정 모델은 현재 뷰에 표시됩니다. 커서를 조정 모델 위로 이동하면 경계 상자로 둘러싸여 표시됩니다. 이 상자를 선택하면 상태 막대에 패밀리 및 유형 조정 모델: Navisworks 모델과 Navisworks 모델 이름이 각각 표시됩니다. 특성 팔레트에 조정 모델에 대한 파일 경로, 이름 및 기타 특성이 표시됩니다.
Revit에서 조정 모델은 단일 항목으로 처리됩니다. Revit은 조정 모델 내의 개별 요소를 구분할 수 없습니다. 조정 모델의 항목을 선택할 수도 해당 특성을 볼 수도 없습니다.
조정 모델을 링크하면 Revit에서 다음을 수행할 수 있습니다.
- 조정 모델을 3D 및 2D 뷰에 표시합니다(평면도, 입면도 및 구획도 포함).
- 조정 모델을 고정하여 이를 제자리에 잠가 Revit 모델과 관련하여 실수로 이동되지 않도록 할 수 있습니다.
- 조정 모델에 대해 공정을 정의할 수 있습니다.
- 조정 모델의 투명도를 정의하여 Revit 모델과 구별할 수 있습니다. 가시성/그래픽 대화상자를 사용하여 가시성을 설정하고 투명도를 정의할 수 있습니다.
- 작업 공유를 위해 조정 모델을 작업 세트에 추가할 수 있습니다.
- 조정 모델을 Revit 뷰의 일부로 프린트할 수 있습니다.
- 조정 모델을 Revit 뷰의 일부로서 이미지로 내보낼 수 있습니다.
- 조정 모델을 언로드하여 성능 향상 등을 위해 이를 일시적으로 모델에서 제거할 수 있습니다. 모델을 다시 로드할 때 동일한 위치 및 방향에 다시 로드할 수 있습니다.
- 조정 모델을 다시 로드하여 최근 업데이트를 반영할 수 있습니다.
- Revit 모델에서 조정 모델을 제거(삭제)할 수 있습니다.
텍스처가 조정 모델에 포함되지 않기 때문에 Revit 뷰의 일부로 렌더링되지 않을 수 있습니다.
