트러스 프로파일 편집

비평면, 수직 입면도, 단면도 또는 3D 뷰에서 트러스의 범위를 편집합니다.

필요에 따라 새 선을 작성하고 기존 선을 삭제하고 자르기/편집 도구를 사용하여 프로파일을 조정할 수 있습니다. 트러스의 프로파일을 편집하여 상현재 및 하현재를 원하는 모양으로 수정할 수 있습니다.

주: 일부 트러스 패밀리는 프로파일 스케치에 맞게 제대로 변환되지 않습니다. 상현재와 하현재를 프로파일 모양에 일치시키려면 배치 패밀리의 상현재 및 하현재 스케치 선이 각각 상단 및 하단 참조 평면과 일치해야 합니다. 프로파일 스케치에서 상현재 또는 하현재 참조 도구를 사용하여 그린 곡선은 상현재 또는 하현재의 모양이 아닌 패밀리의 상단 및 하단 참조 평면의 변환을 정의합니다.

트러스 프로파일을 편집하려면

1. 편집할 트러스를 선택합니다.
2. 수정 | 구조 트러스 탭 모드 패널 (프로파일 편집)을 클릭합니다.
3. 수정 | 구조 트러스 > 프로파일 편집 탭 그리기 패널 (상현재) 또는 (하현재)를 클릭합니다.

4. 선 도구를 선택합니다.

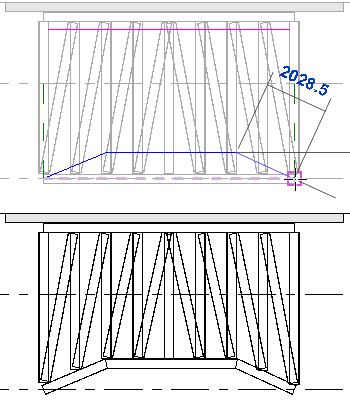

5. 트러스를 구속할 프로파일을 스케치합니다.

6. 기존 기준면 프로파일을 선택하여 삭제합니다.

7. 리본에서 (편집 모드 완료)를 클릭합니다.


   새 프로파일의 구속조건에 맞도록 트러스 모델의 모양이 지정됩니다. 필요하면 부착하는 동안 트러스의 현재를 편집할 수 있습니다.



   편집한 현재에 트러스가 부착되면 프로파일이 무시됩니다. 구조 바닥이나 지붕의 부착된 표면이 현재 형상을 결정합니다. 트러스 프로파일 모양은 취소되지 않으며, 트러스가 나중에 분리될 경우 표시됩니다.



팁: 수정 | 구조 트러스 탭 모드 패널 (프로파일 재설정)을 클릭하여 트러스 부재를 다시 잠그고 다시 기본 정의로 설정합니다. 재설정 도구는 다음 작업을 수행합니다.

• 재지정된 부재의 크기를 다시 트러스 객체 유형 특성의 구조 유형 매개변수에 정의된 크기로 설정합니다.
• 삭제된 부재를 복원합니다.
• 재배치된 부재를 원래 위치로 복원합니다.
• 고정 해제된 요소를 다시 고정하여 재지정된 인스턴스(instance) 매개변수를 기본 설정으로 복원합니다.
