트러스 패밀리의 모든 유형이 같은 프로파일 배치를 공유합니다. 개별 유형은 모델링 현재 및 웹 부재에 사용되는 구조 프레임 패밀리와 같은 기타 매개변수를 지정합니다.
트러스 선을 스케치하면 구조 프레임 요소가 작성되고 선택한 패밀리에 대해 지정된 배치 선에 배치됩니다.

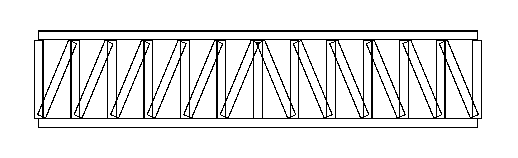

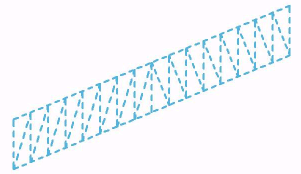

도면 영역에서 트러스 위로 커서를 이동하면 트러스 요소가 일련의 파랑 파선으로 표시됩니다. 이러한 파랑 파선을 클릭하면 트러스 요소가 선택됩니다. 상현재, 하현재 및 웹 부재와 같이 트러스를 구성하는 하위 요소를 개별적으로 선택할 수 있습니다.
이러한 각 배치 선을 따라 구조 프레임 요소가 작성됩니다. 트러스 배치 패밀리에서 구조 프레임 요소를 선택하고 정의할 수 있습니다. 같은 패밀리의 여러 다른 유형에 같은 형상 배치를 사용하는 사전 설정된 다른 프레임 패밀리가 있을 수 있습니다.
주: 트러스 요소의 가시성 및 그래픽은 트러스 요소를 구성하는 프레임 부재에 의해 제어됩니다.
트러스 유형과 연관된 구조 부재는 형상 배치에 포함되어 있습니다. 이러한 구조 부재는 다른 크기로 변경할 수 있지만 특정 트러스 패밀리 내에서 사용할 수 있는 크기 중에서 선택해야 합니다.
