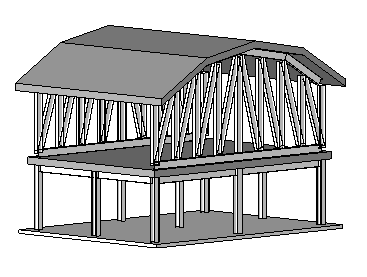

지붕이나 구조 바닥에 트러스를 부착하여 트러스의 현재가 해당 요소에 들어 맞도록 트러스를 강제 조정합니다.
부착된 트러스에 다음 규칙이 적용됩니다.
- 현재 위치는 해당 부착과 지지점 현재 지정에 따라 결정됩니다.
- 트러스의 상현재가 부착된 경우 위치선은 상현재가 부착된 요소의 하단 면입니다.
- 트러스의 하현재가 부착된 경우 위치선은 하현재가 부착된 요소의 상단 면입니다.
- 비지지점 현재만 부착된 경우 지지점 현재 위치는 부착되지 않은 현재의 현재 위치선이 됩니다.
- 지지점 현재만 부착된 경우 비지지점 현재 위치는 트러스 높이 특성으로 간격을 띄운 트러스 위치선이 됩니다. 간격띄우기는 상현재의 양수 거리와 하현재의 음수 거리를 나타냅니다.
- 트러스 현재의 위치선은 지붕이나 구조 바닥 아래이거나(상현재를 부착하는 경우) 위(하현재를 부착하는 경우)여야 합니다.
- 상현재는 항상 하현재보다 고도가 높아야 합니다. 상현재와 하현재는 만날 수 있지만 교차하면 안 됩니다.
- 지붕이나 구조 바닥의 폭은 트러스 폭과 같거나 커야 합니다. 트러스를 완전히 덮지 못하는 지붕이나 구조 바닥에는 트러스를 부착할 수 없습니다.
트러스를 부착하려면
- 현재 뷰에서 지붕 및 구조 바닥 가시성이 켜져 있는지 확인합니다.

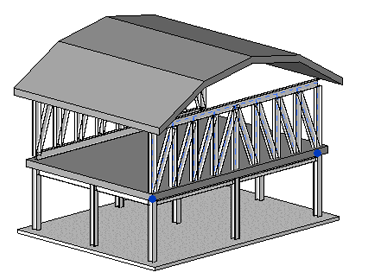

- 부착할 트러스를 하나 이상 선택합니다.
- 수정 | 구조 트러스 탭
트러스 수정 패널
(상단/하단 부착)을 클릭합니다. - 옵션 막대의 트러스 부착에서 부착할 적절한 트러스 현재에 대해 상단 또는 하단을 선택합니다.

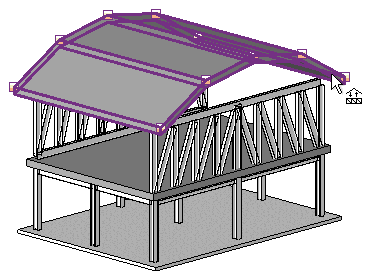

- 지붕 또는 구조 바닥을 선택합니다.
주: 일부 트러스 패밀리는 지붕 또는 구조 바닥에 제대로 부착되지 않습니다. 해당 지붕 또는 구조 바닥 모양에 현재를 일치시키려면 배치 패밀리의 현재 스케치 선이 상단 참조 평면과 일치해야 합니다. 지붕/구조 바닥 프로파일은 현재 모양이 아니라 패밀리의 참조 평면 변형을 정의합니다. 트러스 프로파일 모양은 취소되지 않습니다. 트러스가 나중에 분리되면 원래 프로파일이 표시됩니다.
트러스를 분리하려면
- 부착된 트러스를 선택합니다.
- 수정 | 구조 트러스 탭트러스 수정 패널
(상단/하단 분리)을 클릭합니다. - 분리할 지붕이나 구조 바닥을 선택합니다.
- (선택 사항) 옵션 막대에서 모두 분리를 클릭하여 상현재와 하현재를 분리합니다.
원래 프로파일 모양을 유지하면서 트러스가 분리됩니다.
