구조 요소를 통해 등고선 구멍 절단

두 요소 간의 용접을 사용하여 구조 요소가 교차 요소를 관통할 수 있는 등고선 절단을 작성합니다.

강철 요소를 통해 파라메트릭 절단을 작성하려면

  1. 강철 탭을 클릭하여 파라메트릭 절단 패널 (절단) 아이콘을 클릭합니다.

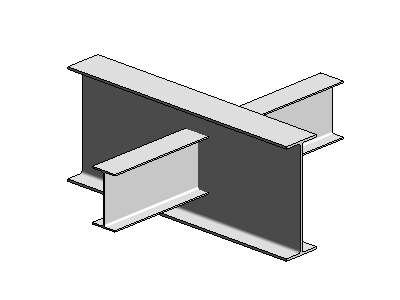

  2. 교차 강철 요소를 선택합니다.
  3. <Enter> 키를 누릅니다.

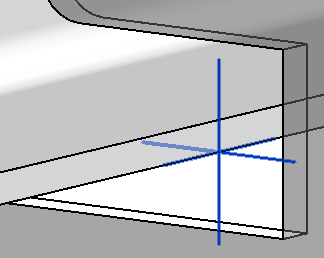

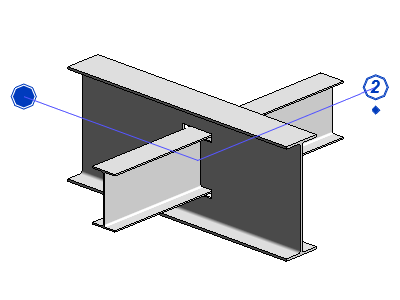

    강철 요소의 교차점에서 절단이 작성됩니다. 요소 간의 용접이 십자 기호로 표시됩니다.
  4. 용접 십자 기호를 선택하여 특성 팔레트에서 해당 인스턴스(instance) 특성에 액세스합니다.

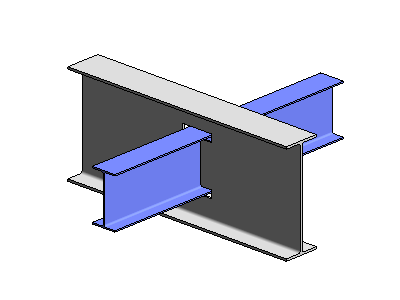

번호가 지정된 레이블 아래에서 다이아몬드 기호를 클릭하면 절단 도구로 절단한 요소를 변경할 수 있습니다.

등고선 절단은 뷰의 상세 수준이 높음으로 설정된 경우에만 볼 수 있습니다.
