요소 간에 관련된 연결이 있는 간섭 보의 플랜지에서 형상 절단을 작성합니다.
강철 요소 플랜지에서 파라메트릭 톱 절단을 작성하려면
- 강철 탭
파라메트릭 절단 패널 연귀 드롭다운
(톱 절단 - 플랜지) 아이콘을 클릭합니다.

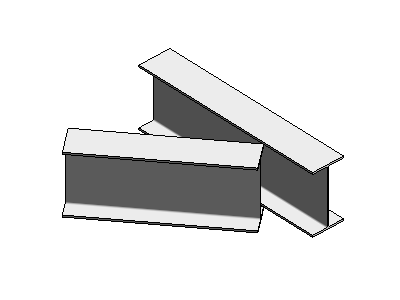

- 절단할 강철 요소를 선택합니다.
- <Enter> 키를 누릅니다.

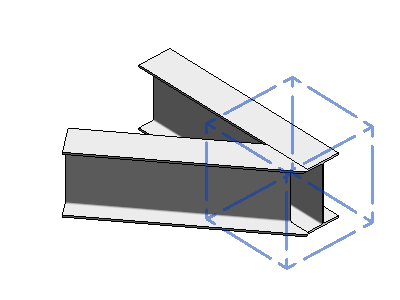

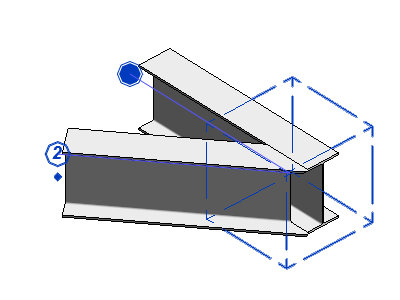

절단은 교차 요소의 플랜지에서 작성됩니다. 하위 연결이 대시선 상자로 표시됩니다. 번호가 지정된 레이블 아래에서 다이아몬드 기호를 클릭하면 톱 절단 - 플랜지 도구로 절단한 요소를 변경할 수 있습니다.
- 연결 상자를 선택하여 하위 연결의 인스턴스(instance) 및 유형 특성에 액세스합니다.
톱 절단 - 플랜지 절단은 뷰의 상세 수준이 높음으로 설정된 경우에만 볼 수 있습니다.
