일반 철근 배근 설정

아래의 설정은 철근 배근 설정 대화상자의 일반 섹션에 있습니다. 어디에 있습니까?

영역 및 경로 철근 배근 내의 호스트 구조 보강 철근

이 옵션의 사용 가능 여부는 사용하는 파일에 따라 달라집니다. 다음과 같은 경우:

새 파일 열기 - 이 옵션은 기본적으로 설정되지만 프로젝트에서 사용할 면적 및 경로 모드를 선택할 수 있습니다. 면적 또는 경로 철근 배근을 작성한 후에는 모드를 변경할 수 없습니다.
이전에 정의된 면적 및 경로 철근 배근이 있는 기존 파일 열기 - 이 옵션은 프로젝트에서 이전에 정의된 철근 배근 객체를 삭제한 후에 사용할 수 있습니다.

중요사항: 한 프로젝트에서 두 개의 다른 면적 및 경로 모드를 사용할 수 없습니다.

면적 및 경로 철근 배근 내의 호스트 구조 보강 철근을 선택하여 다음 작업을 수행할 수 있습니다.

바닥, 벽 및 기초 슬래브의 독립적 보강 철근 요소를 표시합니다.

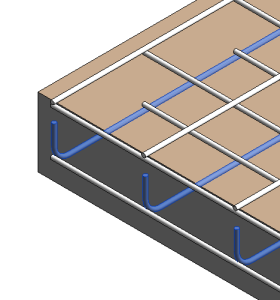

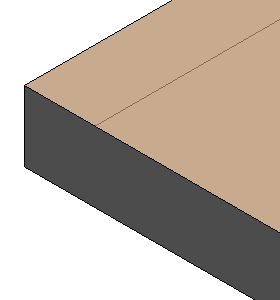

보강 철근 호스트 켜짐(기본값)	보강 철근 호스트 꺼짐
면적 또는 경로 철근 배근 특성의 그래픽 섹션 팔레트에서 보강 철근 요소의 가시성을 지정할 수 있습니다.	호스트 요소의 구획도를 작성하지 않을 경우 보강 철근 요소를 볼 수 없습니다.

프로젝트에서 모든 보강 철근의 일람표를 작성합니다.
호스트된 구조 보강 철근은 가능할 경우 보강 철근 세트를 작성합니다. 이렇게 하면 보강 철근 세트(동일한 길이의 인접 철근이 일람표의 한 행에서 그룹화됨)와 같은 요소에 대한 일람표를 작성할 수 있습니다.
프로젝트에서 면적 시스템 또는 경로 시스템을 제거하고 보강 철근 또는 보강 철근 세트를 그대로 둡니다.

중요사항: 이 옵션은 보강 철근이 프로젝트에 배치되기 전에 정의해야 합니다. 보강 철근이 기본 설정에 배치된 후에는 (해당 인스턴스(instance)를 먼저 삭제하지 않고) 이 옵션을 선택 취소할 수 없습니다.

이 옵션을 선택하면 일람표 작성을 위해 보강 철근 모양 일치를 계산할 때 후크가 포함됩니다. 후크를 포함한 보강 철근이 자체 모양 ID를 유지합니다. 이것은 새 프로젝트에 대한 기본 설정입니다.

이 옵션을 선택하지 않으면 일람표 작성을 위해 보강 철근 모양 일치를 계산할 때 후크가 무시됩니다. 후크를 포함한 보강 철근은 후크가 없는 가장 근접한 모양과 일치하고 보강 철근 모양 일치에 영향을 미치지 않습니다. 예는 다음과 같습니다.

이 모양이	후크를 포함한 상태로 일치되면(선택됨) 다음과 같이 일치됩니다.	후크를 포함하지 않은 상태로 일치되면(선택 취소됨) 다음과 같이 일치됩니다.
모양 01	모양 01	모양 00
모양 00	모양 00	모양 00

중요사항: 이 옵션은 보강 철근이 프로젝트에 배치되기 전에 정의해야 합니다. 보강 철근이 기본 설정에 배치된 후에는 (해당 인스턴스(instance)를 먼저 삭제하지 않고) 이 옵션을 선택 취소할 수 없습니다. 이 옵션은 기본적으로 선택 취소됩니다.

이 옵션을 선택하면 일람표 작성을 위해 보강 철근 모양 일치를 계산할 때 끝 처리가 포함됩니다. 끝 처리를 포함한 보강 철근이 자체 모양 ID를 유지관리합니다.

끝 처리를 포함한 모양으로 변경할 때, 끝 처리를 포함한 커플러를 배치하면 끝 처리가 보강 철근 인스턴스(instance)에 지정되어 형상은 일치하지만 모양은 적용되지 않습니다. 어떤 모델 내에서도 커플러가 없는 보강 철근은 끝 처리를 가질 수 없습니다.

이 옵션을 선택하지 않으면 일람표 작성을 위해 보강 철근 모양 일치를 계산할 때 끝 처리가 무시됩니다. 끝 처리를 포함한 보강 철근은 끝 처리가 없는 가장 근접한 모양과 일치하고 보강 철근 모양 일치에 영향을 미치지 않습니다. 예는 다음과 같습니다.

이 모양이	끝 처리를 포함한 상태로 일치되면(선택됨) 다음과 같이 일치됩니다.	끝 처리를 포함하지 않은 상태로 일치되면(선택 취소됨) 다음과 같이 일치됩니다.
M_00	보강 철근 모양 1	M_00
