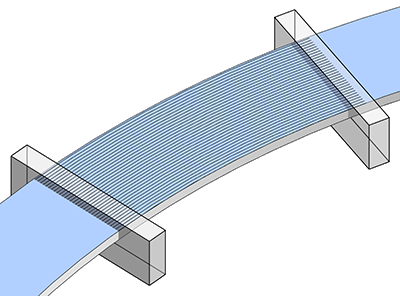

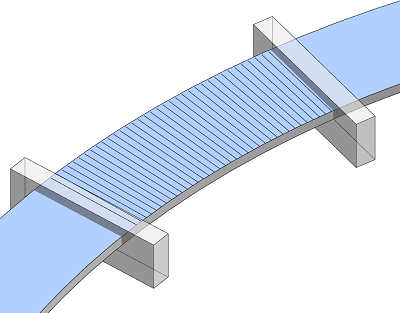

자유형 보강 철근은 가변 평면 및 비평면 분산으로 불규칙한 모양의 호스트를 채웁니다.
호스트 및 보강 철근 세트 배치에 따라 참조 표면을 지정하고 보강 철근 특성을 정의하여 자유형 보강 철근을 배치합니다. 보강 철근은 평면 또는 복잡한 3D 구조 요소에 채워집니다. 모델 상세화 시 자유형 보강 철근과 모양 기반 보강 철근 간에 몇 가지 차이점이 있습니다. 자유형 보강 철근은 파라메트릭 충실도 및 모델 형상을 유지하기 위해 특정 상황에서 다르게 동작합니다.
자유형 보강 철근은 구조 보강 철근 카테고리의 일부이며 연관된 모든 특성을 가집니다. 후크, 수량, 철근 길이, 총 철근 길이 및 자동 번호 매기기 등의 공통 보강 철근 속성을 사용하여 단일 철근 또는 세트를 작성합니다. 마찬가지로 조합 및 그룹에 자유형 보강 철근을 추가할 수 있습니다.
유효한 자유형 보강 철근 호스트
모양 기반 보강 철근과 마찬가지로 보강 철근을 호스트하는 Revit 요소에 자유형 보강 철근을 배치할 수 있습니다. 세트 정의 또는 철근 끝 조정에 대한 참조로 선택한 모든 면은 보강 철근을 호스트할 수 있는 요소에 속해야 합니다. 여러 면을 선택할 수 있지만 호스트 면은 반드시 동일한 구조 요소를 공유해야 합니다.
구속조건
자유형 보강 철근은 세트를 구속하며, 정의하는 참조 및 콘크리트 호스트 요소를 기준으로 각 보강 철근 인스턴스(instance)의 형상을 잠급니다. 자유형 보강 철근은 자신의 형상을 지정된 참조 면으로부터 파생시키며 해당 참조의 변경에 반응합니다.
자유형 보강 철근 인스턴스(instance) 및 보강 철근 세트를 직접 편집하면 호스트에 대한 구속조건이 제거됩니다. 여기에는 보강 철근의 복사, 이동, 회전 또는 대칭 외에 조합 및 그룹에 대한 보강 철근 추가 등이 포함됩니다. 구속조건이 사라진 보강 철근은 구조 요소의 형상 변경에 더 이상 반응하지 않습니다.

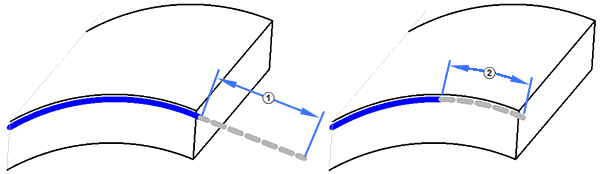

끝에 접하게 되는 반면, 축소는
곡선에 따라 발생합니다.
주석
자유형 보강 철근의 개별 인스턴스(instance)에 보강 철근 태그 및 주석을 배치할 수 있지만 자유형 보강 철근에 대한 다중 보강 철근 주석 배치는 현재 지원되지 않습니다.
커플러
보강 철근 커플러를 사용하여 자유형 보강 철근을 연결할 수 있습니다. 끝 처리는 커플러 연결의 보강 철근 끝에도 적용됩니다. 보강 철근에서 수정이 완료되면 커플러 삭제를 묻는 메시지가 표시되며 연결된 세트 간의 어떤 변경도 전파되지 않습니다. 반드시 자유형 보강 철근 배치가 완료되어야 하며 그렇지 않으면 커플러를 보강 철근에 다시 적용해야 합니다.
