Użyj tej procedury, aby dokonać rzutowania boku schodów na istniejącą polilinię, ścianę, inny obiekt AEC lub na obszar. Aby rzutowanie narożników wewnętrznych było poprawne, Obiekty, na które odbywa się rzutowanie, muszą wystawać na całą długość schodów.

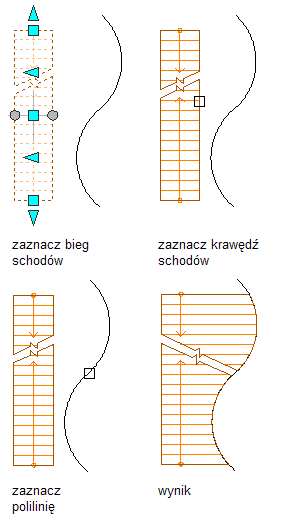

Rzutowanie krawędzi schodów na łukowe segmenty polilinii

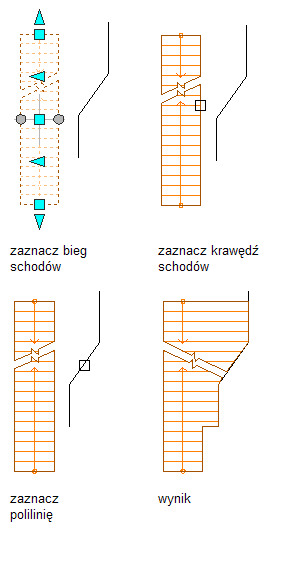

Rzutowanie krawędzi schodów na proste segmenty polilinii
Uwaga: Jeżeli szerokość schodów zostanie zmieniona po rzutowaniu boku, zmiany w rzutowanym boku zostaną utracone.
- Wybierz schody, a następnie kliknij kolejno
. - Wybierz krawędź schodów, która będzie zmieniana.
- Wybierz polilinię, obiekt lub profil, na który ma być wykonane rzutowanie, i naciśnij klawisz Enter.

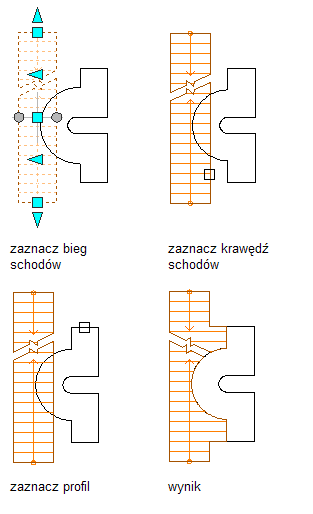

Rzutowanie krawędzi schodów na profil
Stopnice są zwiększane na podstawie linii bieżącej przedniej i tylnej krawędzi.
Uwaga: Jeśli krawędzie będą się przecinały, co może się zdarzyć tylko w kształtach spiralnych lub zabiegowych, zostanie wyświetlona ikona etykiety rozwiązania.
