Poniższa procedura służy do określania ustawień okapu i podbicia okapu w stylu krawędzi stropu lub połaci dachowej. Rysunek musi zawierać profile okapu i podbicia okapu.
- Wybierz strop lub połać dachową, a następnie
jeśli zaznaczony obiekt to... Wykonaj następujące czynności... strop kliknij kolejno
.
połać dachowa kliknij kolejno . Uwaga: Alternatywnie,kliknij
, a następnierozwiń Obiekty architektoniczne oraz Style krawędzi stropów lub Style krawędzi połaci dachowych. - Zaznacz styl krawędzi stropu lub połaci dachowej, który chcesz zmodyfikować.

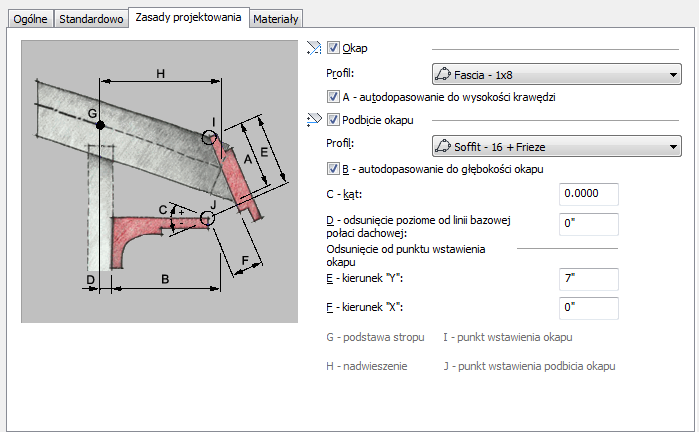

- Kliknij zakładkę Zasady projektowania.
- Kliknij ustawienie Okap, po czym zaznacz profil określający jego geometrię.
W przypadku zaznaczenia pozycji *BRAK* ustawienia komponentu wyświetlania będą dotyczyły linii krawędzi lub płaszczyzny stropu lub połaci dachowej, przy której jest umieszczony okap.
- Określ, w jaki sposób mają być skalowane okapy na krawędzi stropu lub połaci dachowej:
Aby... Wykonaj następujące czynności... dopasować okap do wysokości krawędzi stropu, zaznacz pole wyboru Autodopasowanie do wysokości krawędzi. użyć okapu w rozmiarze, w jakim został narysowany, wyczyść pole wyboru Autodopasowanie do wysokości krawędzi. - Kliknij ustawienie Podbicie okapu, po czym zaznacz profil określający jego geometrię.
W przypadku zaznaczenia pozycji *BRAK* ustawienia komponentu wyświetlania będą dotyczyły linii krawędzi lub płaszczyzny stropu lub połaci dachowej, przy której jest umieszczone podbicie okapu.
- Określ sposób skalowania podbicia okapu wobec nadwieszenia stropu lub połaci dachowej:
Aby... Wykonaj następujące czynności... dopasować podbicie okapu do głębokości nadwieszenia, zaznacz pole wyboru Autodopasowanie do głębokości okapu. użyć podbicia okapu w rozmiarze, w jakim zostało narysowane, wyczyść pole wyboru Autodopasowanie do głębokości okapu. - Określ umiejscowienie podbicia okapu:
Aby... Wykonaj następujące czynności... określić kąt podbicia okapu dla stropu lub połaci dachowej, wpisz wartość parametru Kąt, gdzie 0 oznacza ułożenie w poziomie. Wartość dodatnia spowoduje nachylenie podbicia okapu w górę wobec punktu wstawienia, natomiast wartość ujemna — w dół. określić odsunięcie w poziomie od podstawy połaci lub linii obwodu krawędzi stropu lub połaci dachowej, wpisz wartość parametru Odstęp poziomy od podstawy [stropu/połaci dachowej] (opcja jest dostępna tylko w przypadku, gdy zostało zaznaczone pole wyboru Autodopasowanie do głębokości okapu). określić odsunięcie podbicia okapu od punktu wstawienia okapu wpisz wartości parametrów Kierunek X i Kierunek Y. - Kliknij przycisk OK.
